마우스 분해 수리 교체 레이저 프로클릭 전원문제



오늘 작업한 제품은 레이저 프로클릭 마우스 입니다. 전원버튼이 정상적으로 동작하지 않는 문제로 입고된 제품입니다. 저도 메인으로 사용하고 있는 제품인데 제것은 블루투스가 안됩니다 :(

그러면 어떤 작업을 했는지 같이 볼게요.





레이저 프로클릭 전원문제 수리





작업내용

- 스위치 위치 조정

- 배터리 확인

- 펌웨어 업데이트





1. 외형점검

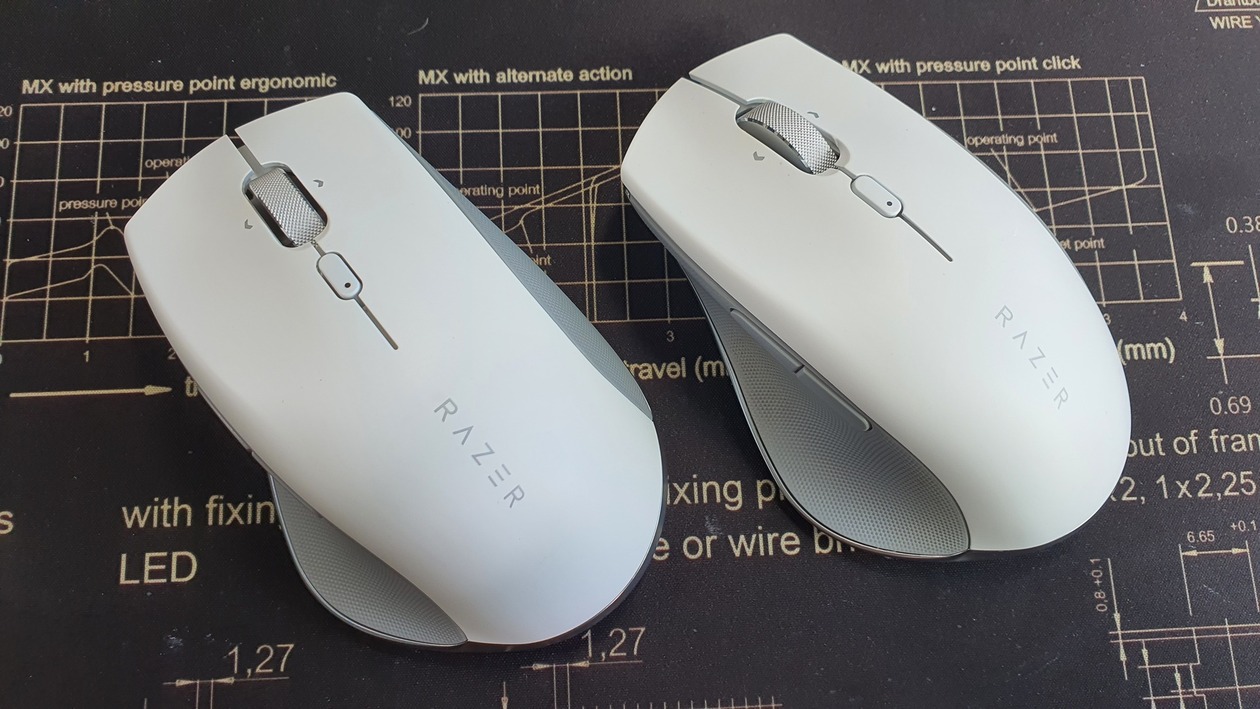

레이저 프로클릭의 외형입니다. 상당히 큰 크기의 마우스 입니다. 하지만 그립감이 편하고 무게도 적당해서 사무용으로 쓰기에 아주 좋습니다.



의뢰주신분 마우스는 최근에 구입하셔서 그런지 외형이 매우 깔끔합니다. 물론 제것도 깔끔하죠.



하지만 내부 펌웨어가 문제인지 전원버튼이 계속해서 동작하는 문제가 있습니다.





2. 수리

우선 마우스를 분해합니다. 분해하기 위해 마우스 하단에 피트를 제거하고 나사를 풀어주면 됩니다. 별나사가 사용되었기 때문에 별도로 드라이버가 있어야 합니다.



상판과 하판으로 기판이 나뉘는데 케이블로 연결되어 있습니다. 그리고 배터리 케이블과 같이 풀어주도록 합니다.



배터리 탈착된 상태에서 전원케이블 연결 후 정상적으로 동작하는지 확인을 하니, 작동이 됩니다.



제가 가진 배터리로 교체후 정상적으로 동작을 확인합니다. 그리고 레이저 마우스 펌웨어 업데이트를 진행합니다.

https://mysupport.razer.com/app/answers/detail/a_id/4166/~/software-and-firmware-updates-for-razer-peripherals

Software and Firmware Updates for Razer Peripherals

마지막으로 원래 배터리로 다시 갈아끼운 후 동작확인을 하고 마무리 합니다.





3. 스위치 위치 조정

의뢰주신분의 뽑기운이 안좋으셨던건지 마우스 휠의 양옆으로 기능버튼이 있는데, 위치가 한쪽으로 쏠려있었습니다. 그래서 클릭할때 찌걱거리는 소음이 발생합니다.



스위치를 디솔더링 후 위치를 정확하게 잡아주고 다시 납땜을 진행하고 조립을 마무리 합니다.
