마우스 분해 수리 세척 스위치교체 로지텍 G302 더블클릭 수리





오늘 작업한 제품은 로지텍에서 출시한 게이밍 마우스 로지텍 G302 입니다. 더블클릭현상이 생겨서 입고된 제품입니다. 로지텍 마우스는 비싼 가격에 비해 저렴한 스위치를 사용해서 더블클릭현상이 자주 발생하곤 합니다. 그러면 어떤 작업을 했는지 같이 보겠습니다.





로지텍 G302 수리



작업내용

- 클릭버튼 교체 : 후아노 핑크

- 사이드버튼 교체 : 옴론차이나





1. 마우스 분해

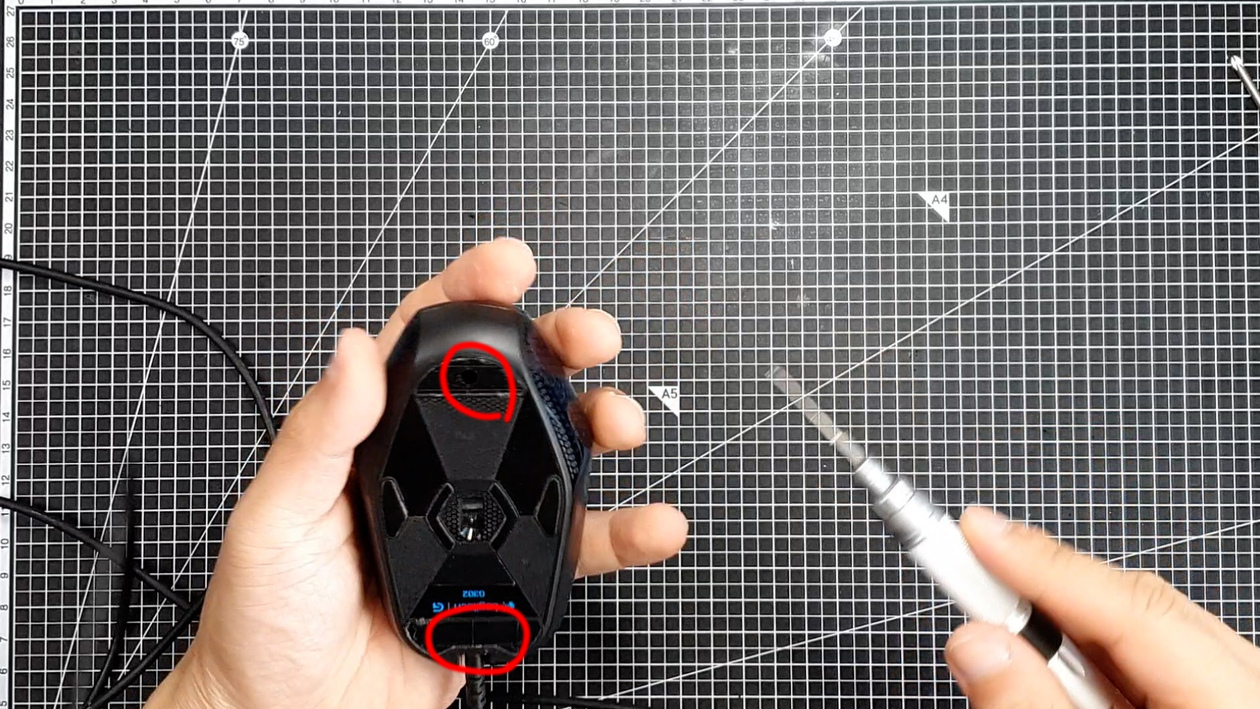

로지텍 G302의 나사는 위 아래 두군데 마우스 피트를 제거하면 나옵니다. 열풍기를 이용해서 피트에 열을 가하면 접착력이 떨어져서 쉽게 제거가 가능합니다. 그리고 나사를 풀어서 상판을 들면 마우스 케이스가 분해 됩니다.

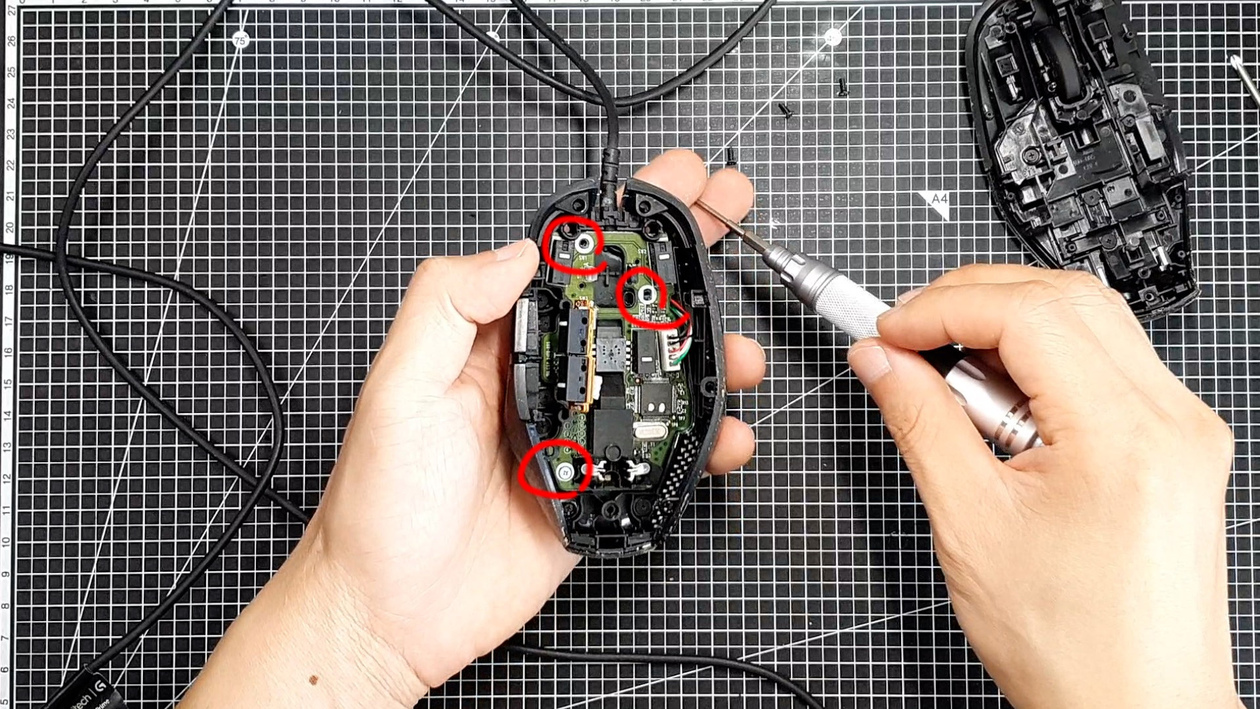

마우스의 구조가 상판과 하판으로 나뉘는데 상판에는 마우스휠이 장착되어 있습니다. 그리고 스위치들은 하판에 다 있기 때문에 기판을 풀어서 작업할 준비를 합니다.





2. 마우스 스위치 디솔더링

로지텍 G302 순정스위치는 클릭버튼에 옴론차이나 사이드버튼에 카일스위치가 사용되었습니다. 클릭버튼과 사이드버튼 한개씩 더블클릭햔상이 있어서, 4개의 스위치 전부 디솔더링 합니다.





3. 마우스 스위치 솔더링

마우스 스위치 교체용으로 사용된 제품은 클릭버튼에 후아노 핑크 사이드버튼에 옴론차이나가 사용되었습니다.



후아노핑크축이 저렴한 제품이지만 적당한 내구성과 뛰어난 클릭음을 가지고 있어서 교체용으로 많이 사용됩니다.





4. 조립 및 마무리

솔더링이 끝난 기판을 세척 후 마우스를 조립합니다. 그리고 마지막에 나사를 결합하지 않고 pc에 연결해서 스위치가 정상적으로 이상없이 작동되는지 확인을 합니다. 스위치 각각 100회씩 클릭해서 이상이 없는걸 확인하고 조립을 마무리 합니다.
