오늘 작업한 제품은 로지텍 g304 입니다. 더블클릭현상이 발생해서 입고된 제품입니다. 클릭버튼과 사이드버튼 교체를 요청했는데, 어떤 과정으로 작업을 했는지 같이보겠습니다.
로지텍 g304 더블클릭 수리
작업내용
- 마우스 세척
- 스위치 교체
1. 마우스 분해

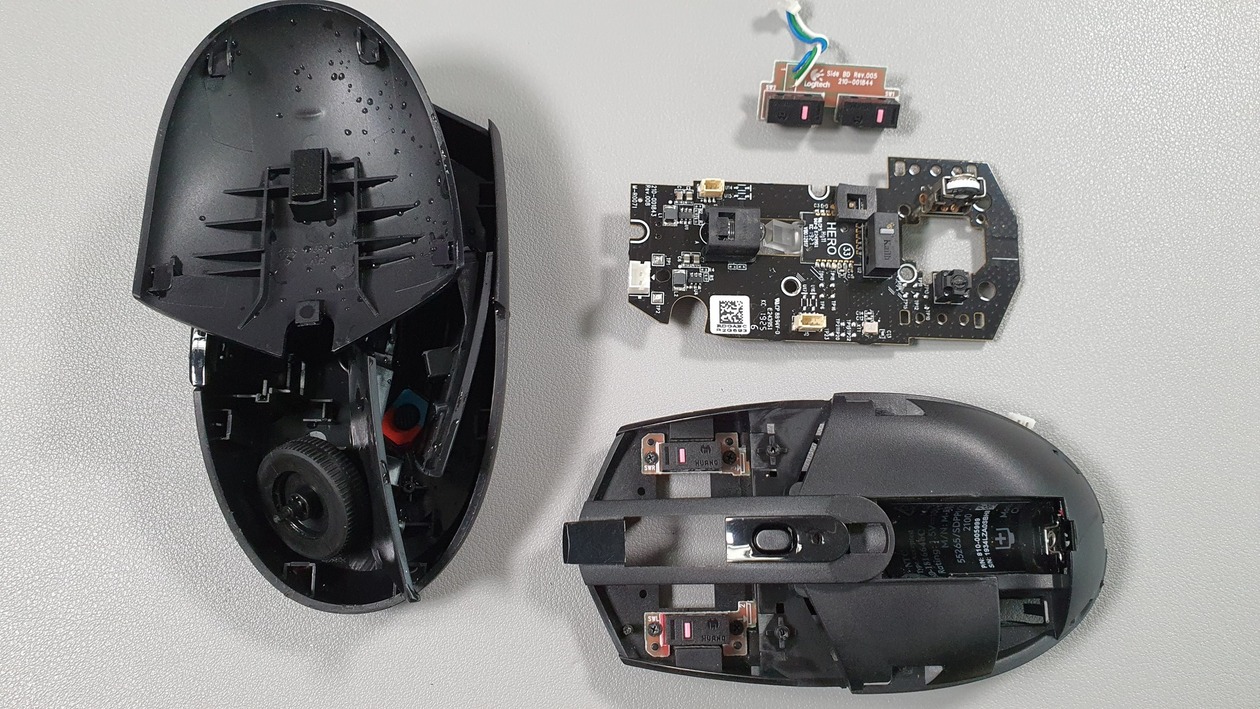

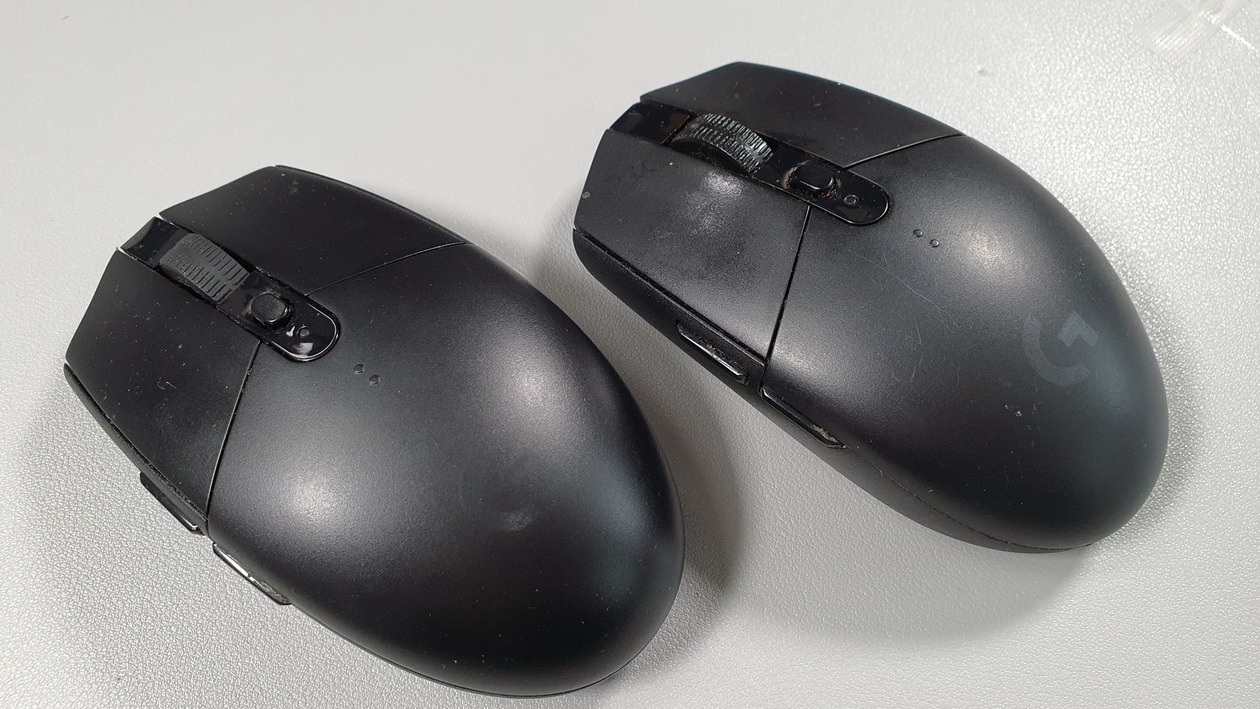

로지텍 g304는 g102와 동일한 외형을 가진 마우스입니다. 분해하기 위해 마우스피트를 제거 하고 숨어있는 나사를 풀면 하우징이 분해가 됩니다.
내부에 여러 부품들이 케이블로 연결되어 있는데, 스위치 교체를 위해 하나씩 분리를 합니다.
2. 수리 및 조립
기존에 장착되어 있던 옴론 스위치를 디솔더링 하고, 교체용으로 사용된 후아노 핑크 스위치를 납땜해서 장착합니다.
클릭버튼2개 사이드버튼2개 총4개의 스위치를 교체하고 조립을 진행합니다.
마우스 하우징과 휠을 세척해서 준비를 하고 부품들을 하나씩 조립합니다. 나사로 하우징 결합하기 전 스위치가 정상적으로 동작하는지 테스트를 하고 빌드를 마무리 합니다.
