키보드 분해 세척 윤활 로켓 vulcan tkl 윤활

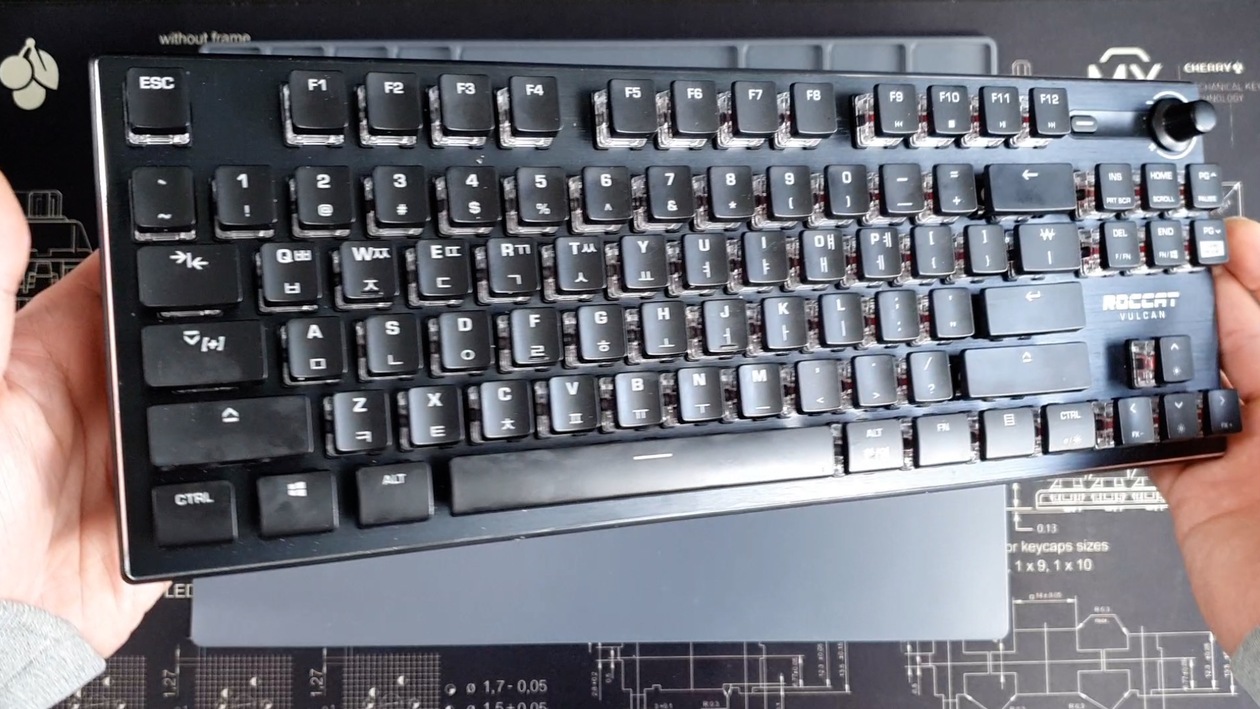

오늘 작업한 제품은 로켓 vulcan tkl 키보드입니다. 타이탄 스위치 적축이 사용된 제품으로 pro 모델과 다르게 핫스왑은 지원하지 않습니다. 그러면 어떤 작업을 했는지 같이 보겠습니다.





로켓 vulcan tkl 윤활작업



작업내용

- 키보드 하우징 키캡 세척

- 스위치 분해 윤활

- 스태빌라이저 윤활

- 신슐레이트 흡음재





1. 키보드 분해

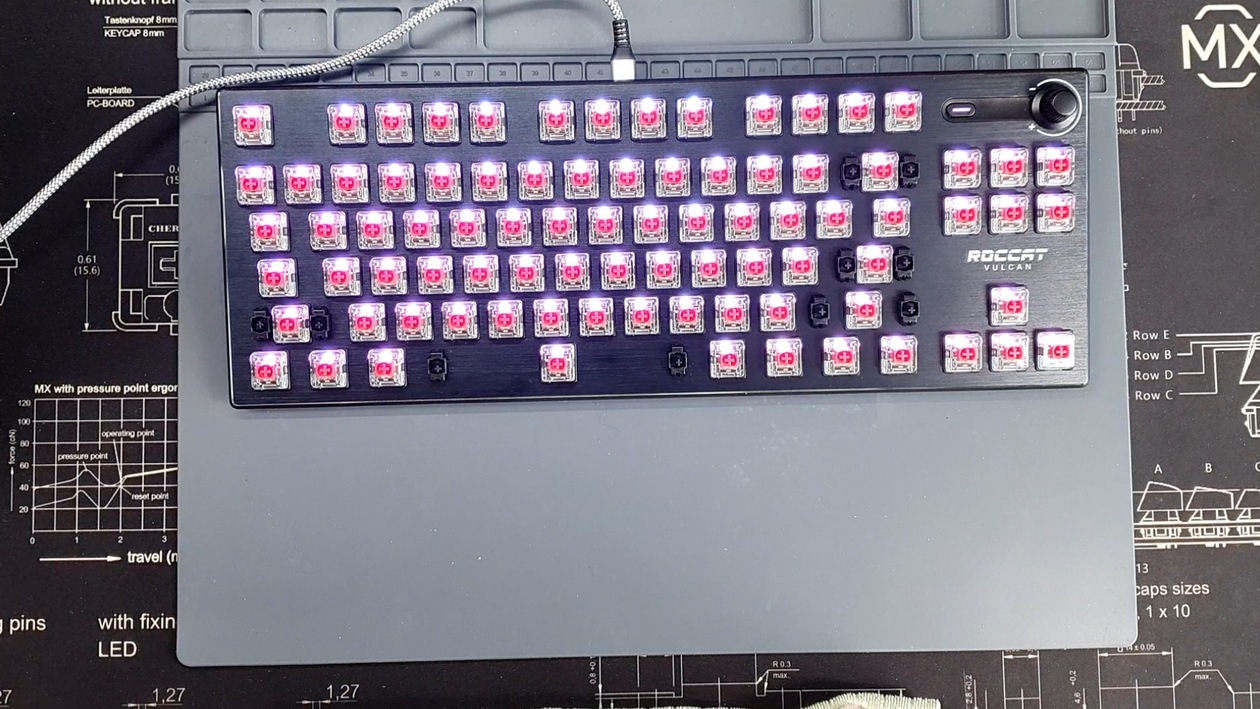

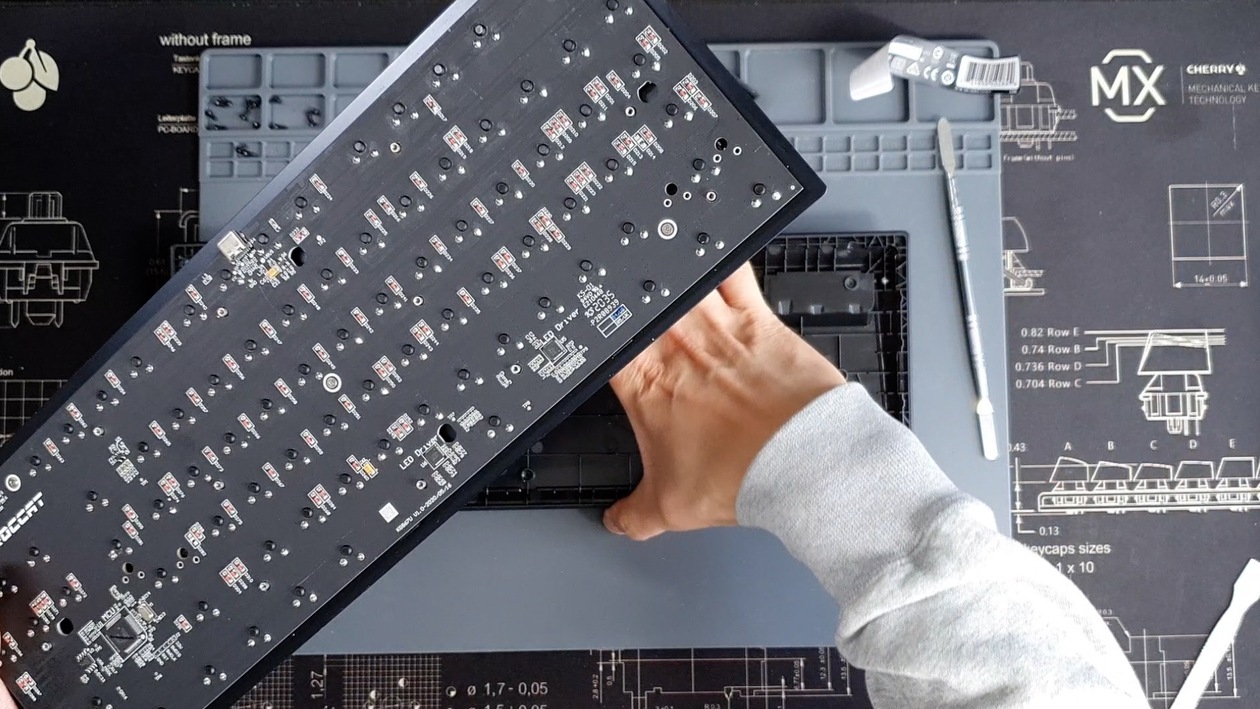

 첫번째 작업은 키캡제거 입니다. 스위치 윤활과 세척을 위해 전체적으로 다 분해합니다. 키보드 하판에 나사를 풀어주면 키보드가 분리 가능합니다. 하지만 3개의 나사는 숨어있어서 스티커를 제거 하면 보입니다.

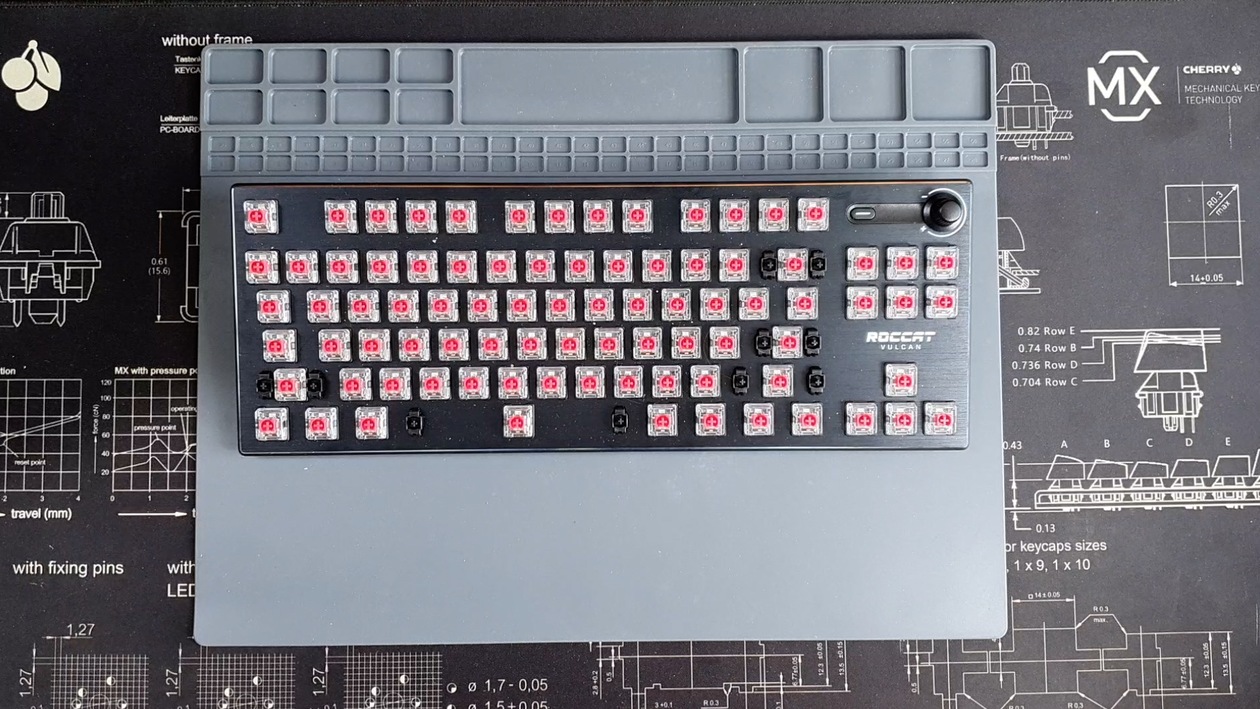

키보드 내부를 보면 기본적인 흡음재는 없습니다. 비키스타일의 키보드라서 얇은게 특징입니다.





2. 스위치 디솔더링

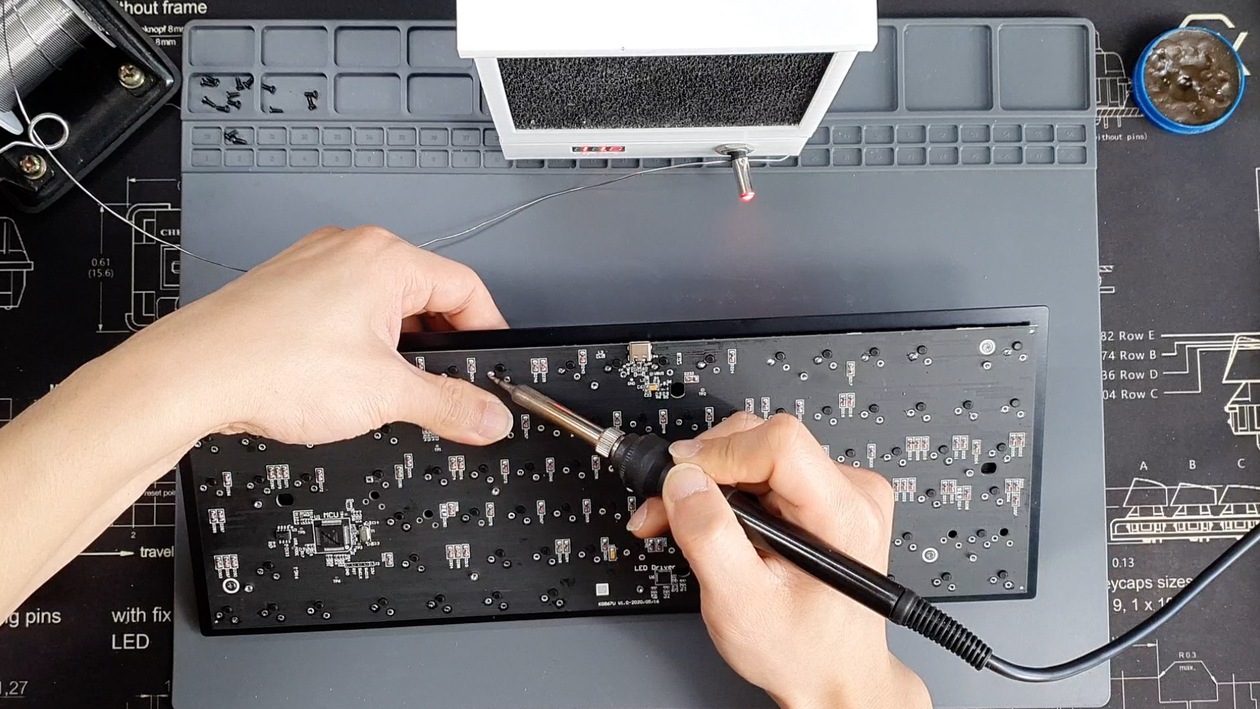

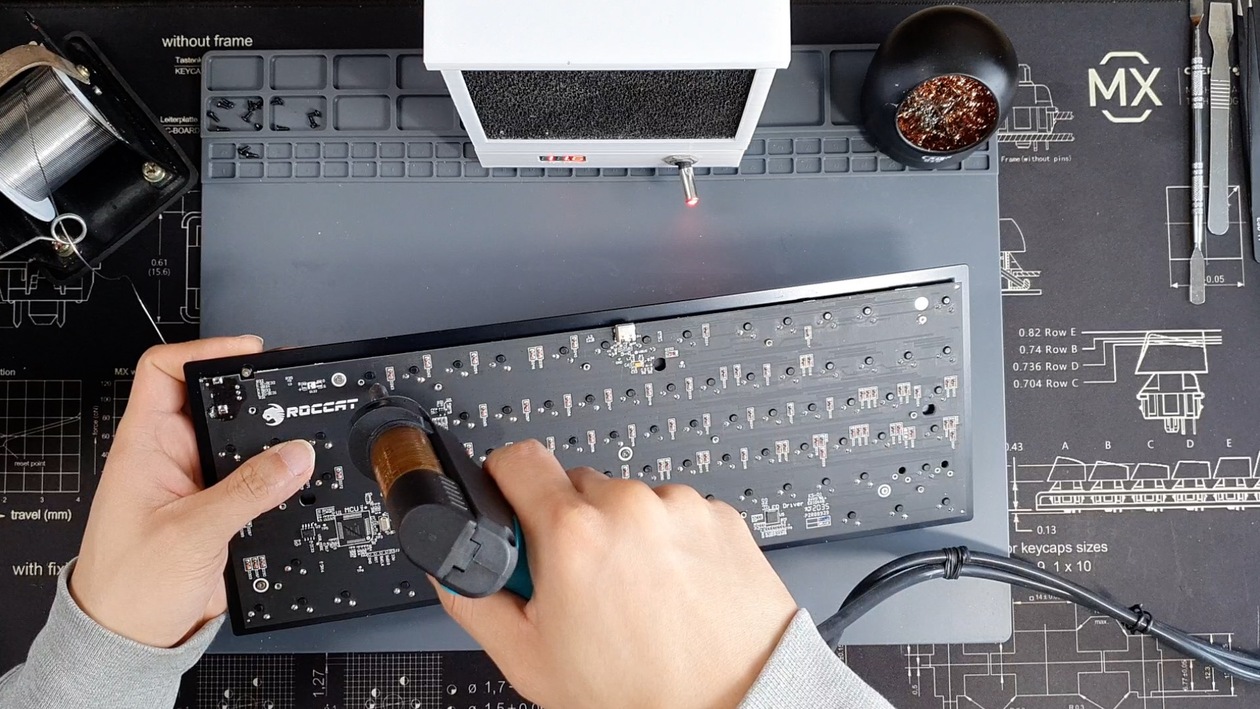

납땜된 스위치를 디솔더링을 진행합니다.





3. 스위치 윤활 & 스태빌 윤활

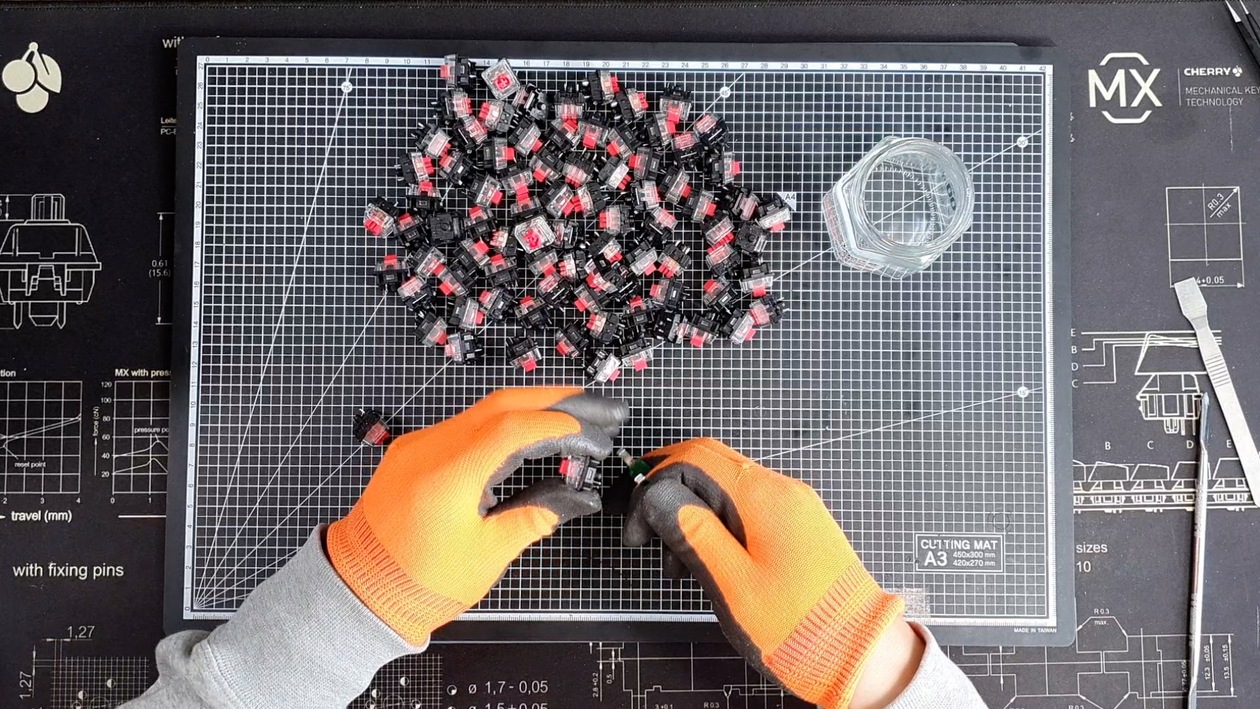

로켓 vulcan에 사용된 스위치는 ttc에서 만든 타이탄 스위치 입니다. 하우징이 독자규격이라서 기존에 사용중이던 오프너와 호환이 되질 않아서 손수 뚜껑을 따는 작업을 합니다.



스프링과 슬라이더를 윤활하고 스위치를 조립합니다.

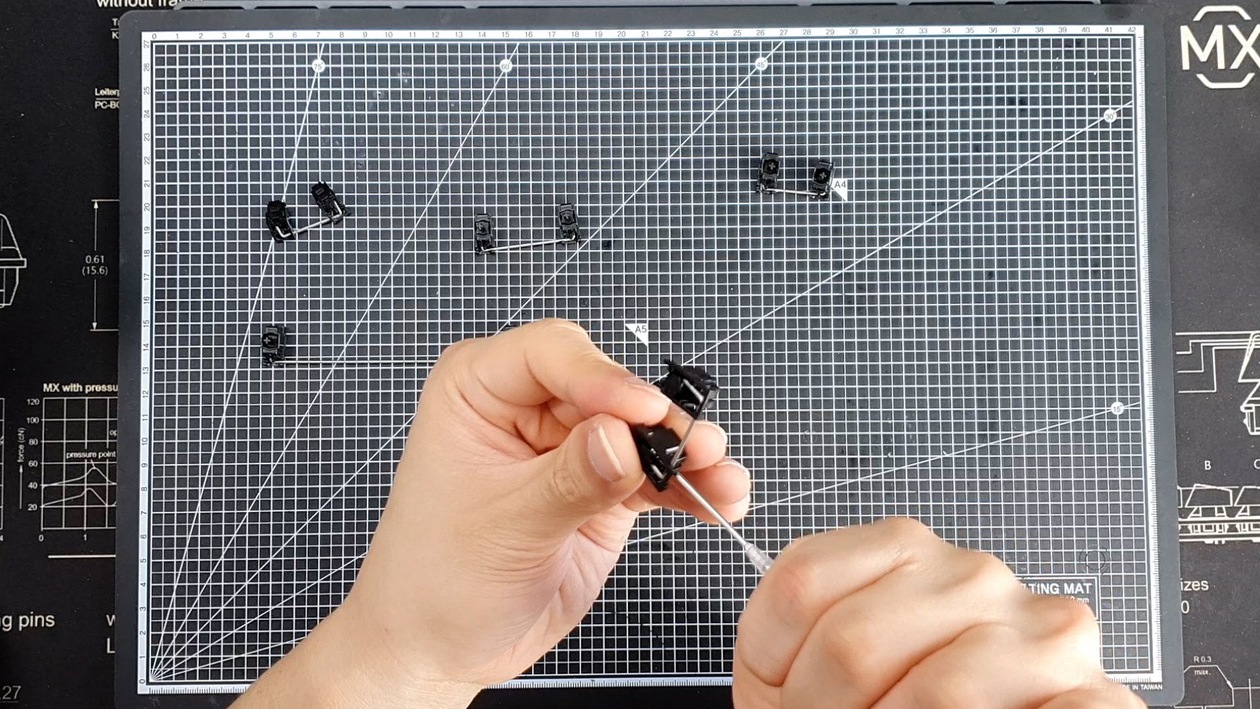

스태빌라이저도 독자규격을 사용하고 있습니다. 철심과 스태빌간에 유격이 넓어서 구리스를 듬뿍 발라줍니다.





4. 스위치 솔더링

조립된 스위치와 보강판 기판을 결합해서 납땜을 진행합니다. 밀착땜을 해서 스위치가 보강판에 정확히 위치하도록 해줍니다.





5. 조립 및 마무리

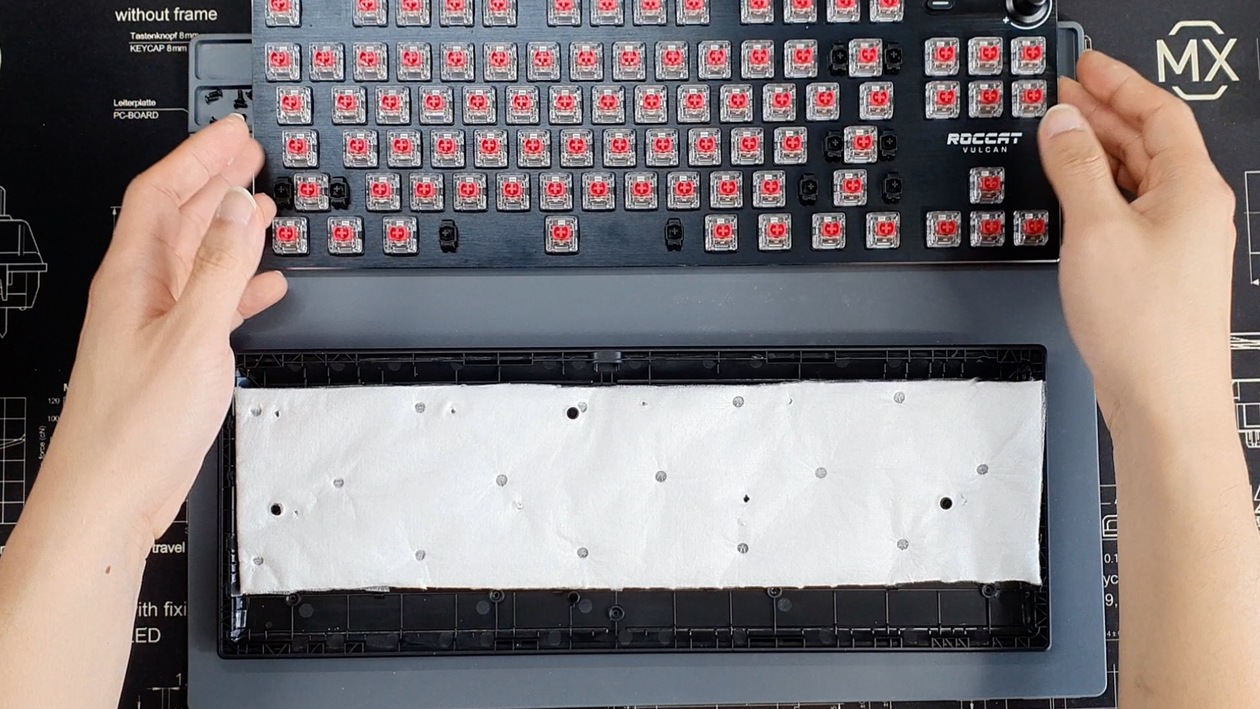

키보드 하판에 신슐레이트를 재단해서 넣어줍니다. 키보드가 워낙 얇다 보니 흡음재를 과하게 넣으면 결합이 안됩니다.



키보드 조립을 하고 키캡을 체결 후 스위치가 정상적으로 동작하는지 확인을 합니다. 이상이 없으면 조립을 마무리 합니다.
