키보드 분해 세척 윤활 커스텀) 리얼포스 87u 10주년 에디션 풀윤활





오늘 작업한 제품은 리얼포스 87u 10주년 에디션입니다. 텐키리스 토프레 무접점 키보드인데, 세척 및 윤활을 의뢰해주셔서 작업하게 되었습니다. 그러면 어떤 과정으로 작업했는지 같이볼게요.





리얼포스 87u 10주년 풀윤활





작업내용

- 스위치 세척

- 키캡 세척

- 키보드 세척

- 보강판 도색

- 스위치 윤활

- 스테빌 윤활

- 흡음재 추가





1. 분해

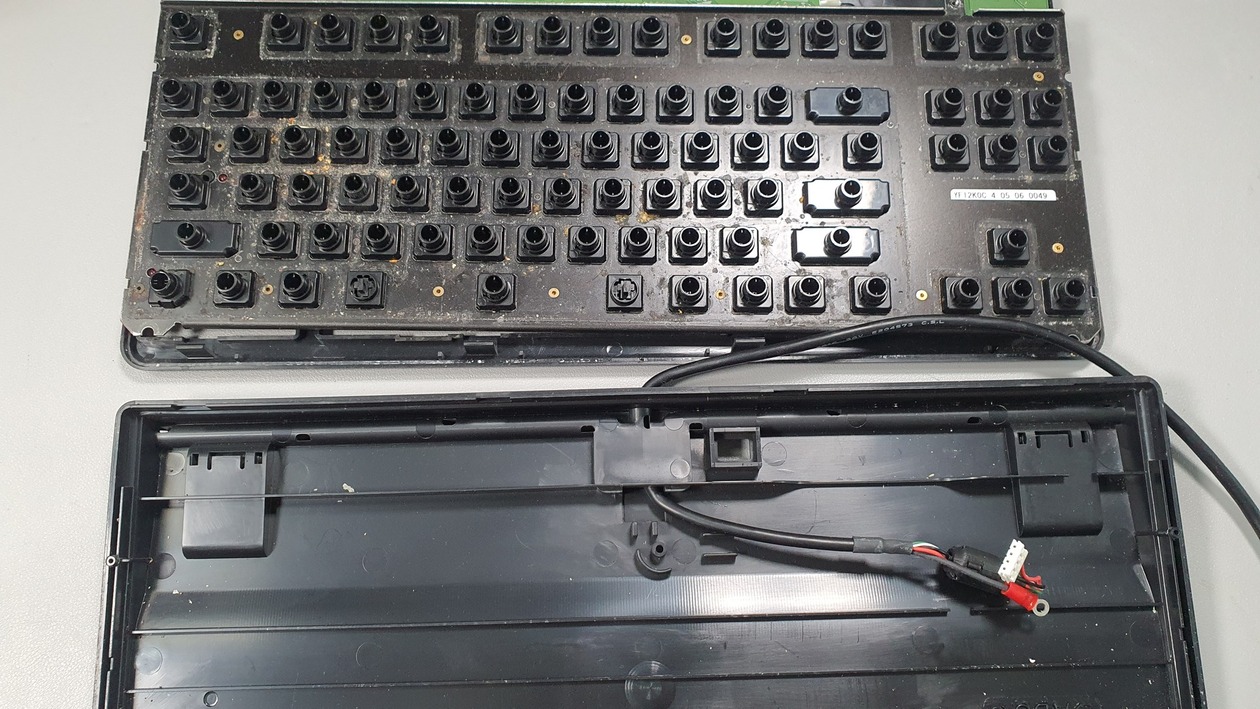

키보드 세척을 위해 분해를 합니다. 우선 키캡을 제거하고 걸쇠로 고정된 하우징을 분해합니다. 기판에 많은 나사를 풀고 슬라이더와 러버돔을 분해합니다.



그리고 보강판에 녹이 많아서 도색하기 위해 스위치 몸체를 전부 분리해줍니다.





2. 세척 및 윤활

키캡과 슬라이더 그리고 키보드 하우징을 세척하고 건조합니다. 보강판에 녹이 많아서 방청도색 후 건조합니다.



그리고 슬라이더는 205+105 믹스, 스프링은 105를 이용해서 윤활하고 조립합니다.



스테빌은 마찰되는 부위에 구리스를 발라서 조립합니다.





3. 조립 및 마무리

기판과 보강판을 조립하고 키보드 진행합니다. 하우징 하판에 흡음재를 추가해주고 하우징을 결합합니다.

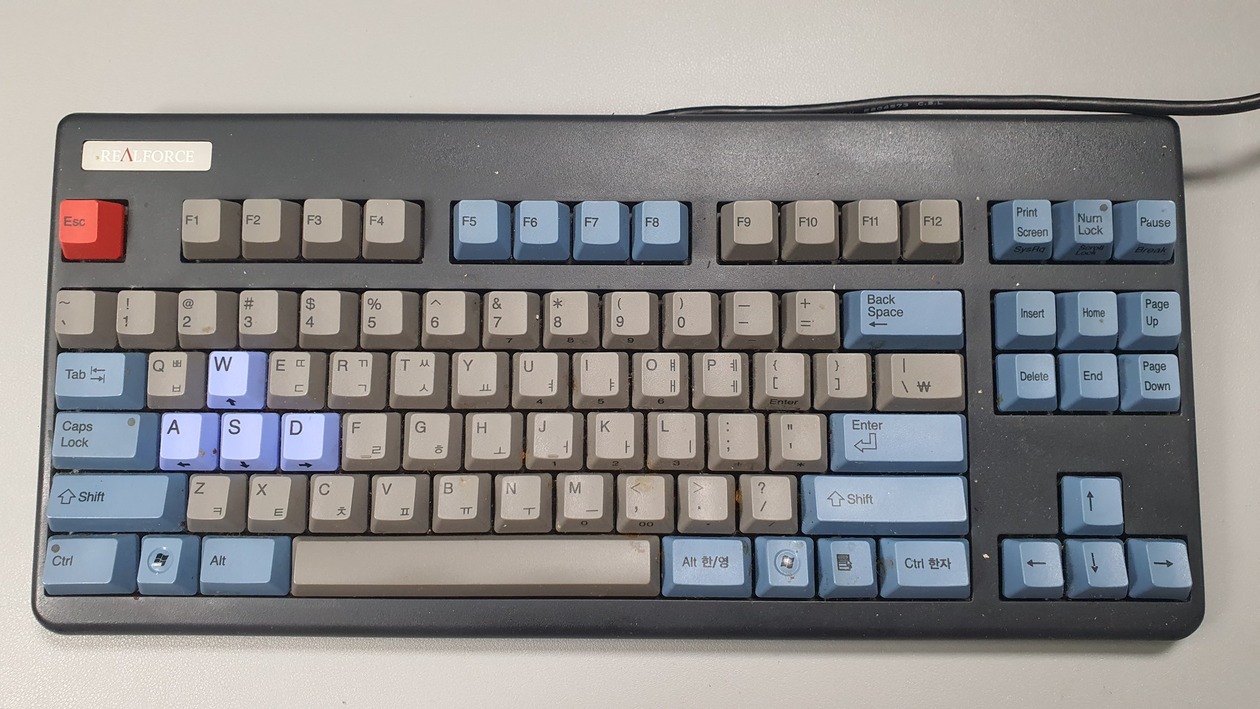

그리고 키캡을 장착하면서 스위치가 정상적으로 입력되는지 확인하고 빌드를 마무리합니다.
