키보드 분해 윤활 재조립 Frog TKL 재조립





오늘 작업한 제품은 Frog TKL 입니다. 스테빌라이저 철심소음이 발생해서 다시 재조립을 의뢰해주셨습니다. 그러면 어떤 작업을 했는지 같이 볼게요.





Frog TKL 재조립





작업내용

- 스위치 디솔더링

- 스위치 흡음패드 추가

- 기보강 흡음패드 추가

- 스테빌라이저 철심수평

- 스테빌라이저 윤활

- 흡음재 추가





1. 키보드 분해 및 스위치 디솔더링

하판에 황동보강에 Frog라는 글씨가 각인된 커스텀 키보드 입니다. 굉장히 깔끔하고 타건각도가 편해서 많은 분들이 사용하는 키보드 입니다.



상판에 러버피트를 이용해서 보강판을 고정하는 방식의 키보드입니다. 타건할때 통통 울리는 느낌이 특색인 키보드같습니다.

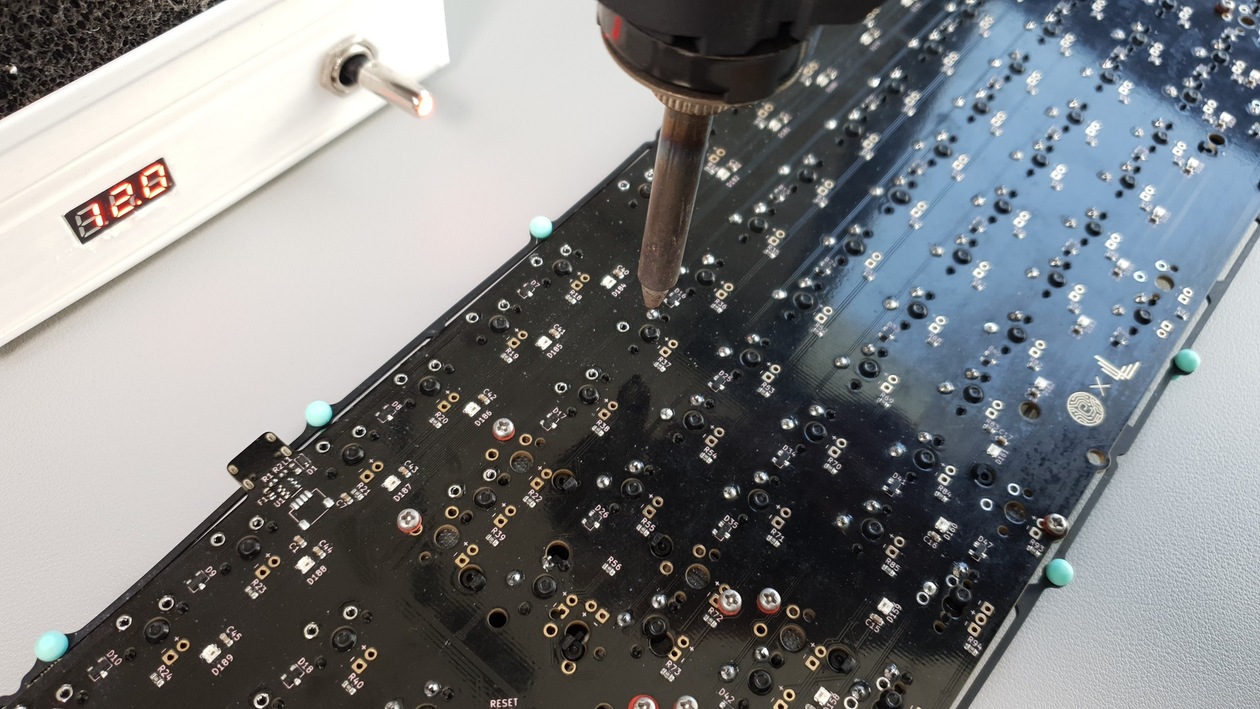

오늘은 재조립을 위해 전부 분해 후 스위치 디솔더링을 합니다.





2. 흡음패드 추가 후 스위치 솔더링

디솔더링이 끝난 기판에 기존에 장착되어 있던 스테빌라이저를 제거합니다. 그리고 스위치 흡음패드를 장착합니다. 소음을 줄여주는데 도움을 줍니다.



그리고 스테빌라이저 철심 수평을 잡고 윤활을 해서 장착합니다. 그 위에 기판과 보강판 사이를 채워주는 포론흡음재를 추가해서 단단하게 해줍니다.



마지막으로 스위치와 보강판을 장착해서 솔더링을 합니다.





3. 조립 및 마무리

조립을 진행하면서 하판에 신슐레이트 흡음재를 재단해서 채워줍니다. 그리고 키캡을 장착하면서 스위치가 정상적으로 동작하는지 테스트를 하고, 이상이 없으면 빌드를 마무리 합니다.
