키보드 윤활 빌드) 커스텀키보드 frog tkl f13 purple 빌드





오늘 작업한 제품은 커스텀키보드 빌드 입니다. geonworks의 frog tkl 입니다. f13열을 지원하는 wkl배열의 키보드 입니다. 퍼플색상이 새롭게 출시했는데, 어떤 과정으로 빌드했는지 같이보겠습니다.





Frog TKL F13 Purple Build



작업내용

- 스위치 윤활

- 스테빌 윤활

- 흡음재 추가

- 스위치 솔더링







1. 스테빌라이저 윤활

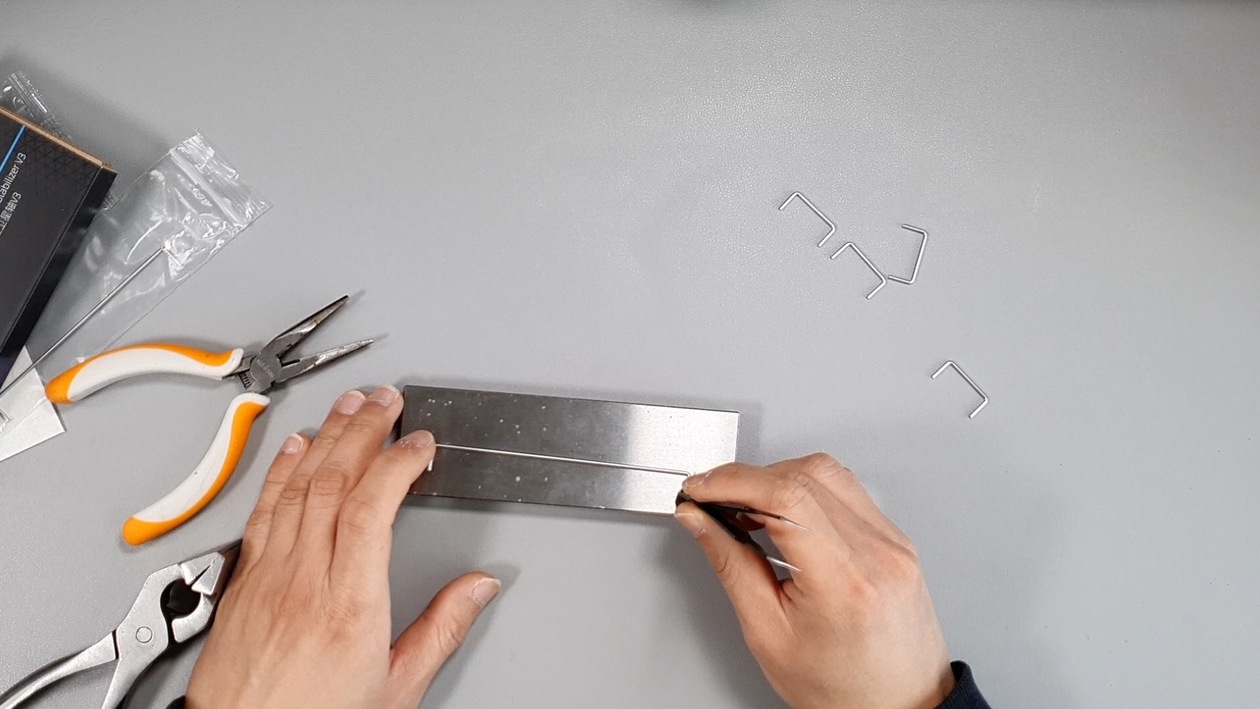

스테빌라이저 윤활은 우선 철심의 수평을 잡는 작업을 진행합니다. 최대한 평평하게 만들어서 윤활을 하면 소음을 줄이는데 효과적입니다.

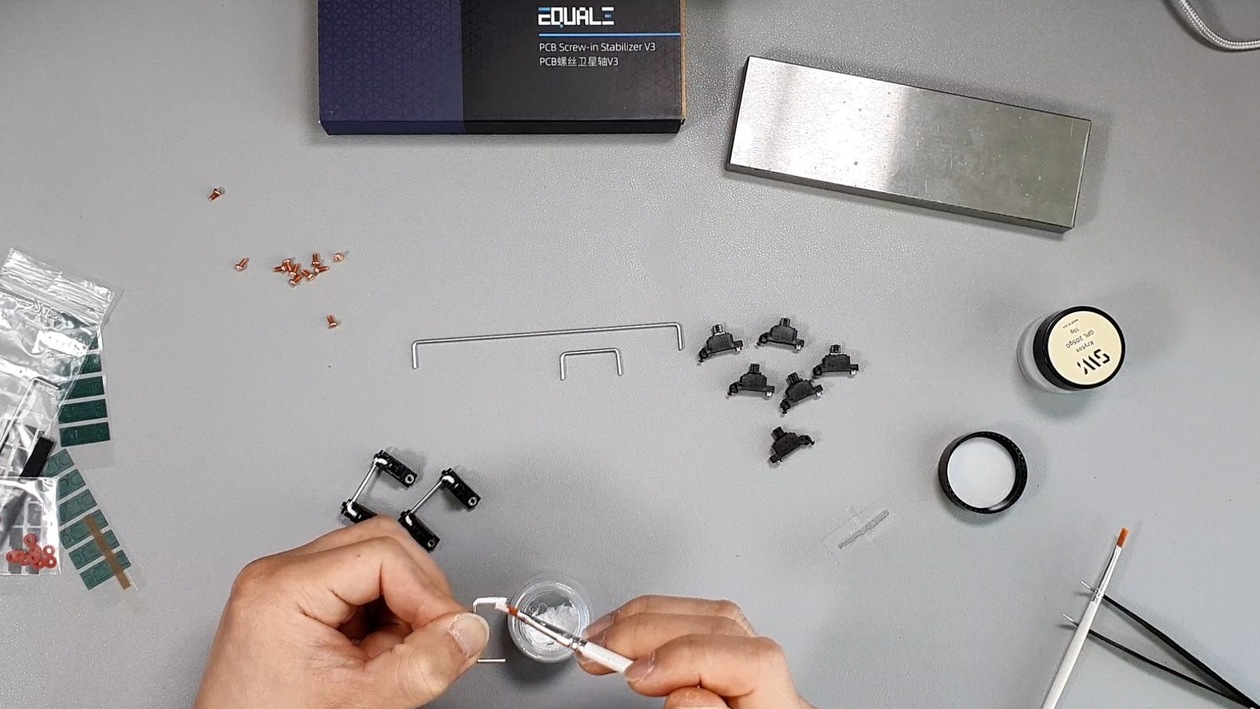

철심의 끝부분은 둥글게 갈아줘서 걸림이 없도록 만듭니다. 그리고 스테빌 용두와 본체에 윤활을 하고 조립을 합니다.





2. 스위치 윤활

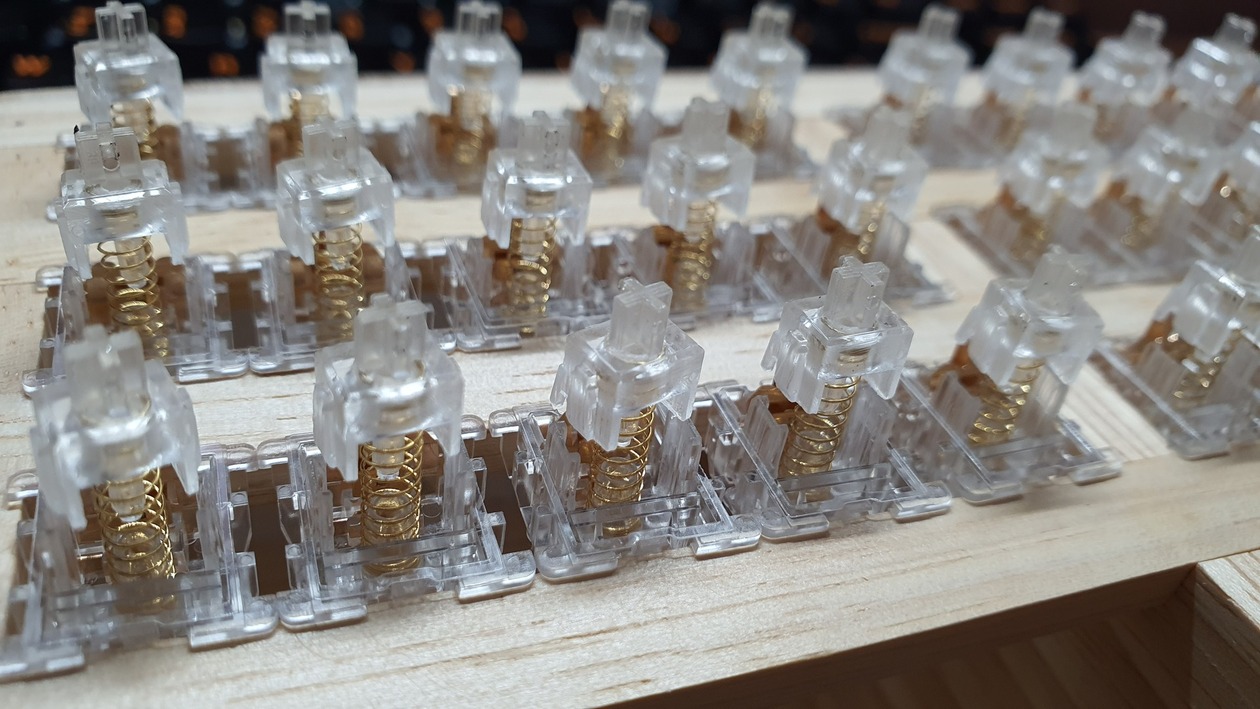

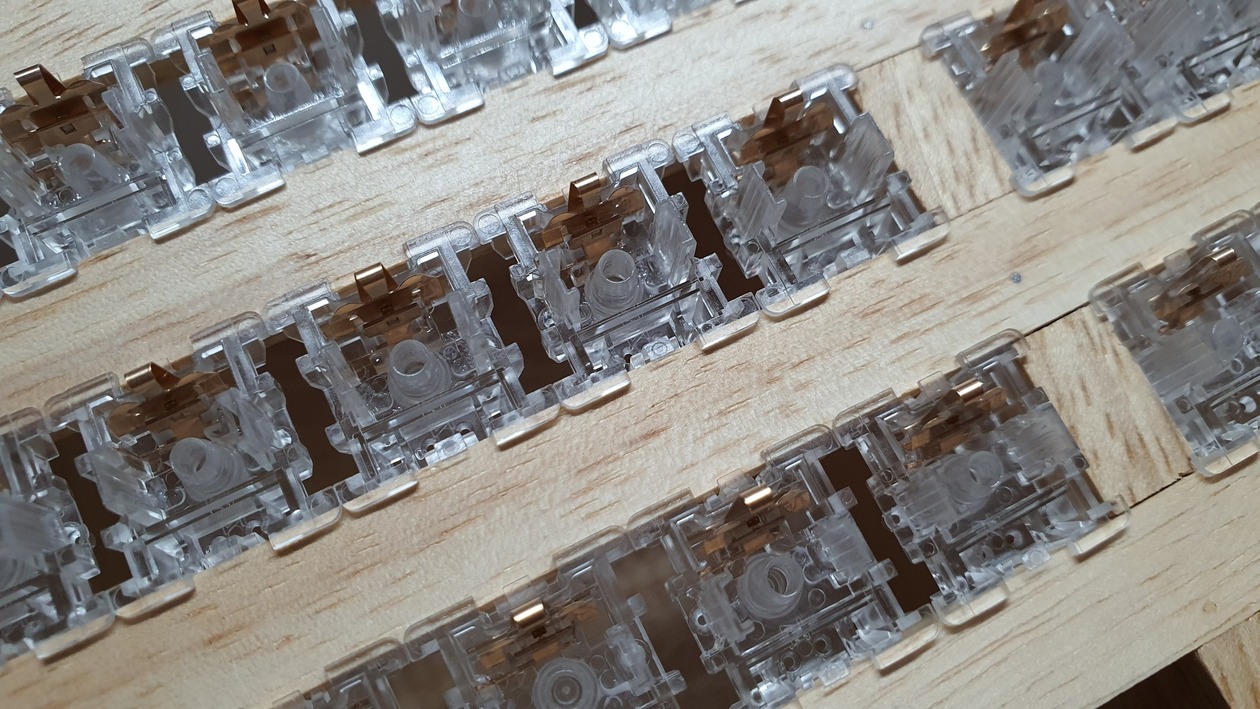

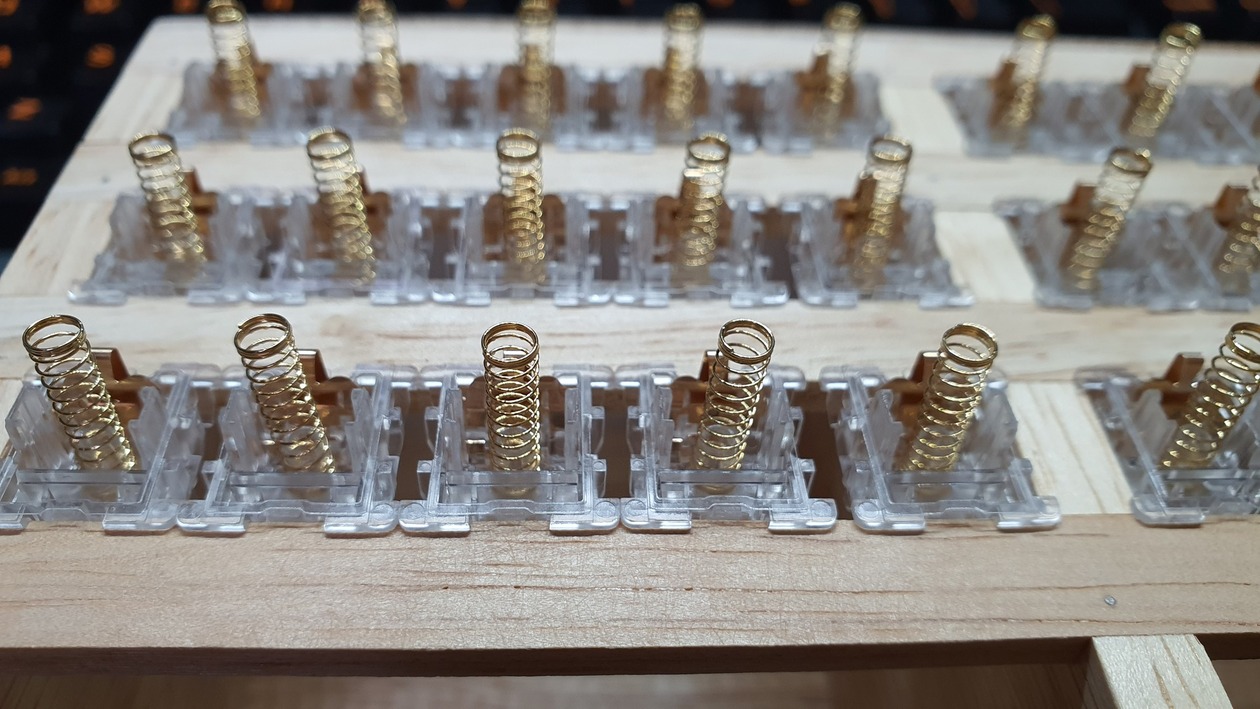

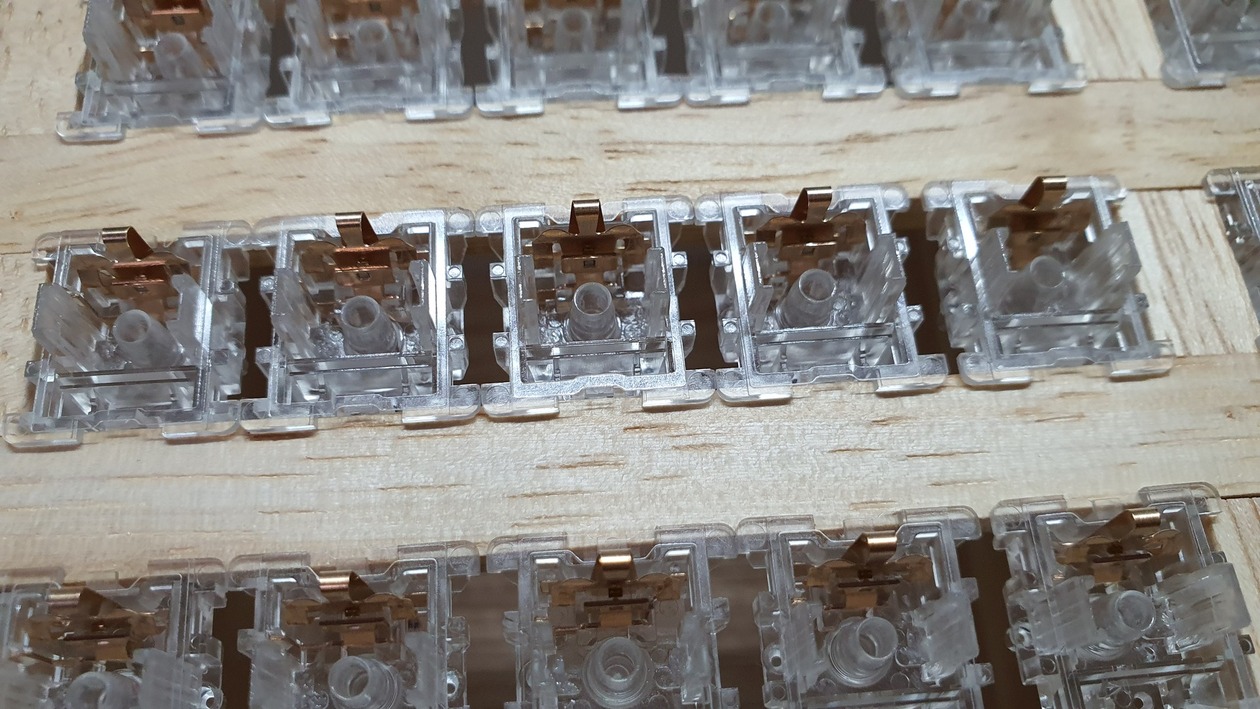

오늘 빌드에 사용된 스위치는 아쿠아킹입니다. 로우피치를 원해서 하우징과 스탬에 믹스윤활유를 이용해서 윤활을 하고 필름을 장착한 스위치입니다.

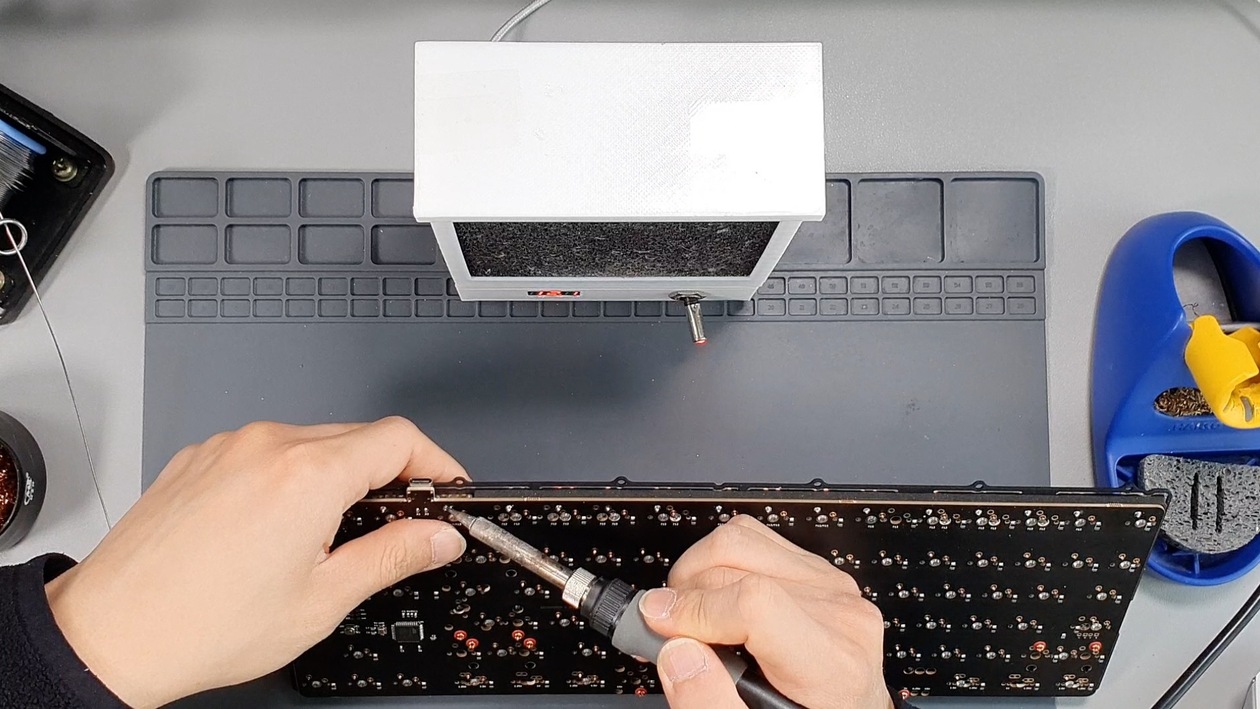

3. 스위치 솔더링

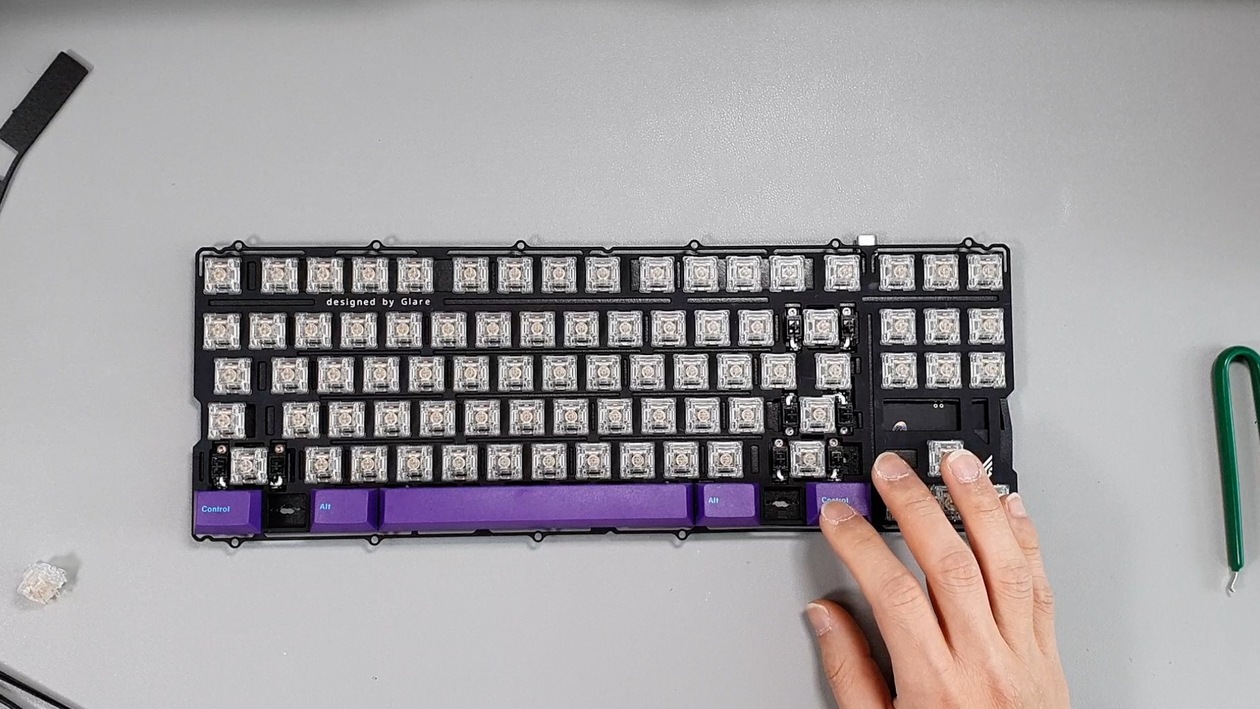

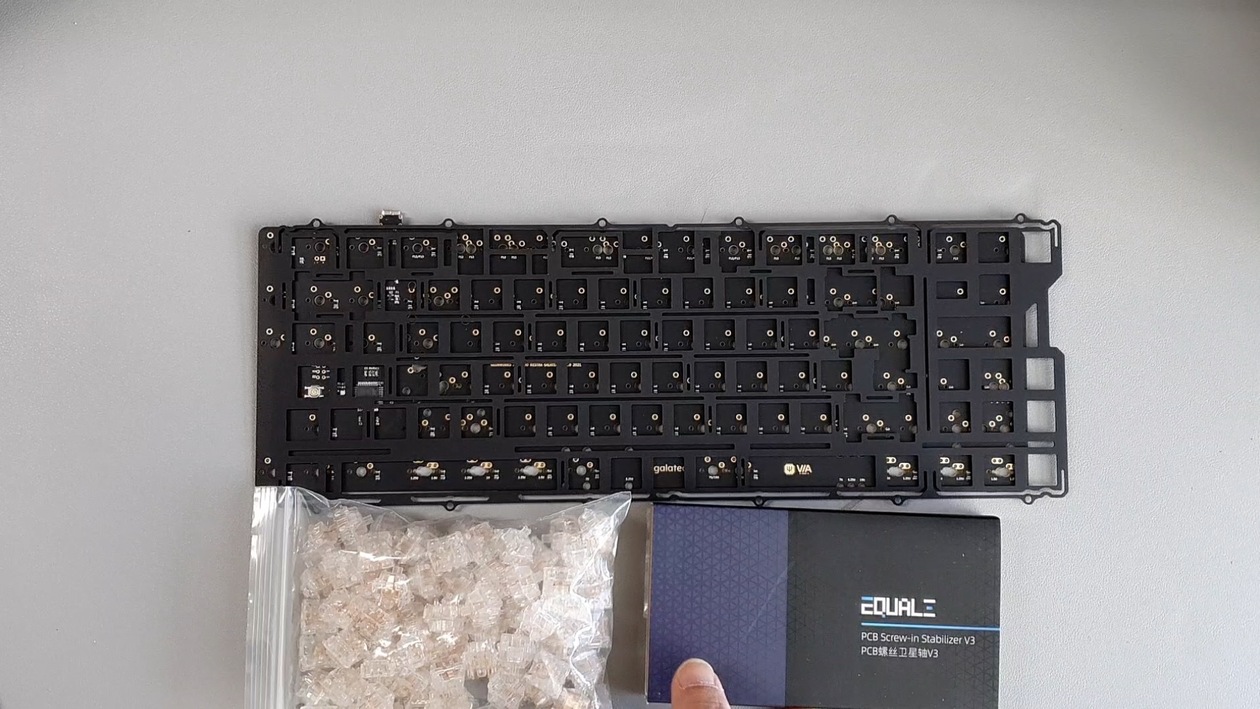

키보드 배열에 맞게 스위치를 보강판에 장착 후 솔더링을 진행합니다. 기판과 보강판 사이에 스위치흡음재와 보강흡음재가 들어가 있어서 굉장히 단단합니다.



납땜은 밀착땜을 해서 스위치가 기판에 밀착되도록 작업을 진행합니다.





4. 조립 및 마무리

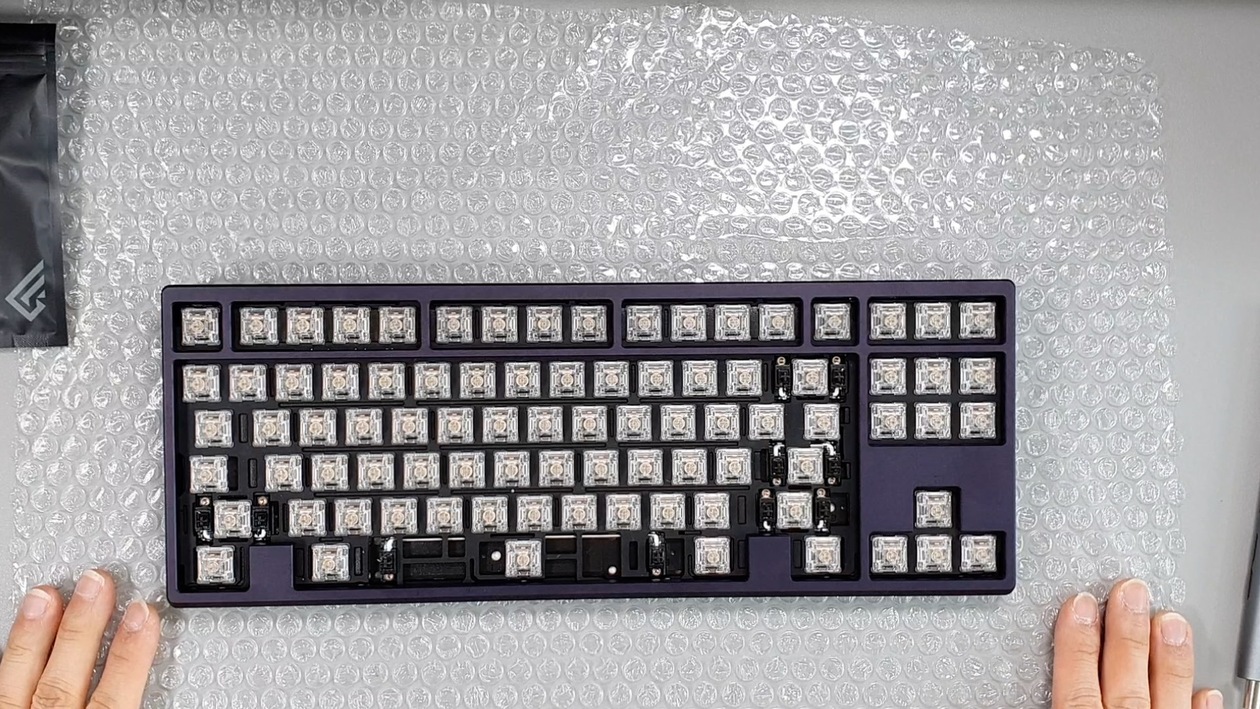

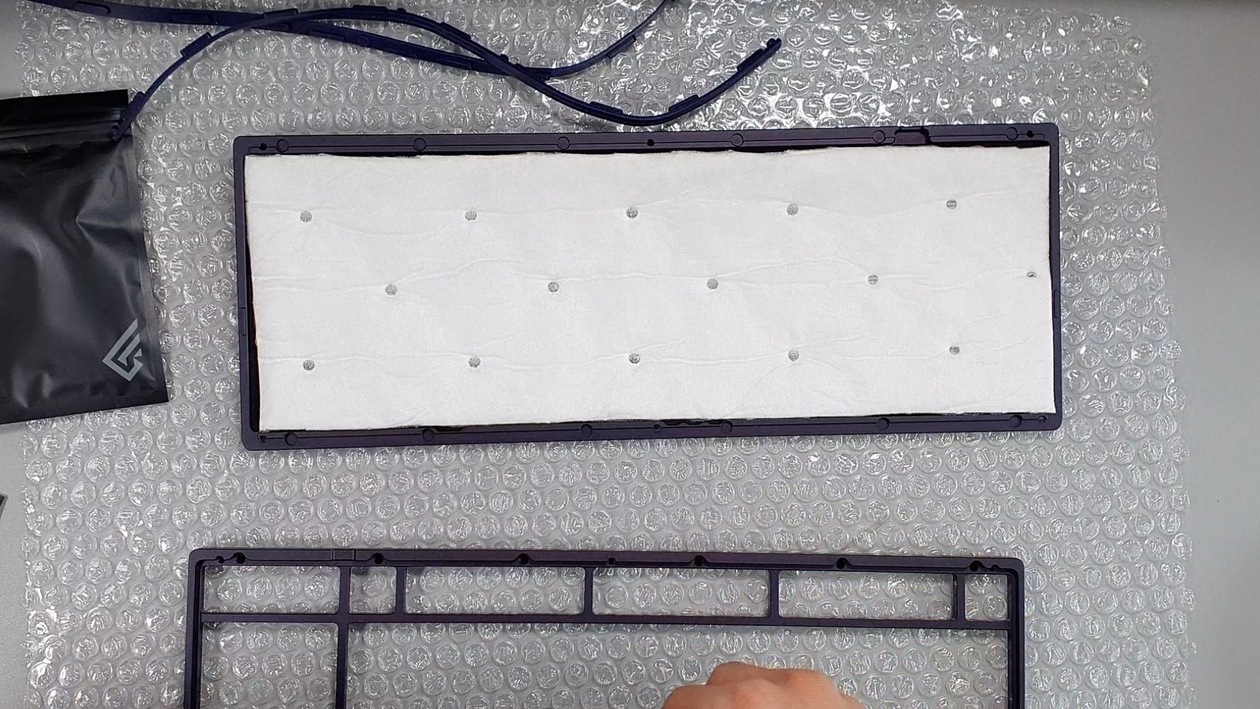

조립을 진행합니다. 우선 신슐레이트 흡음재를 재단해서 하판에 넣어줍니다. 그리고 보강판에 고정용 실리콘을 장착하고 키보드를 조립합니다.

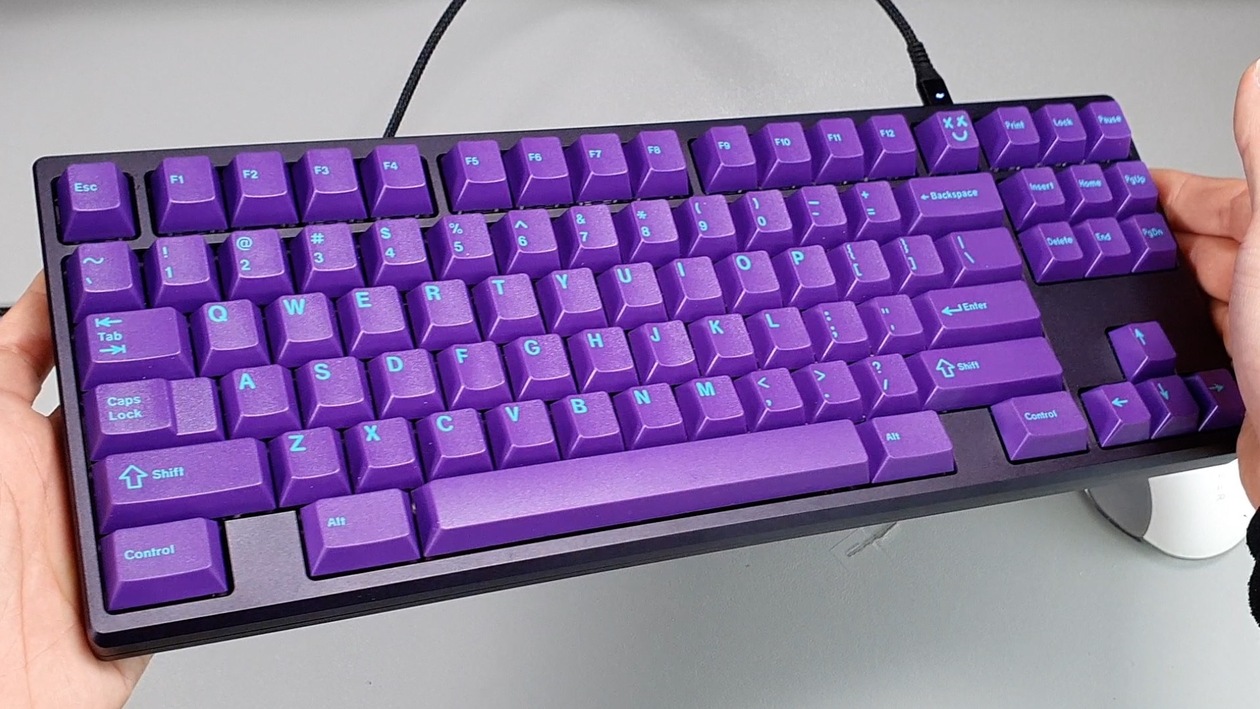

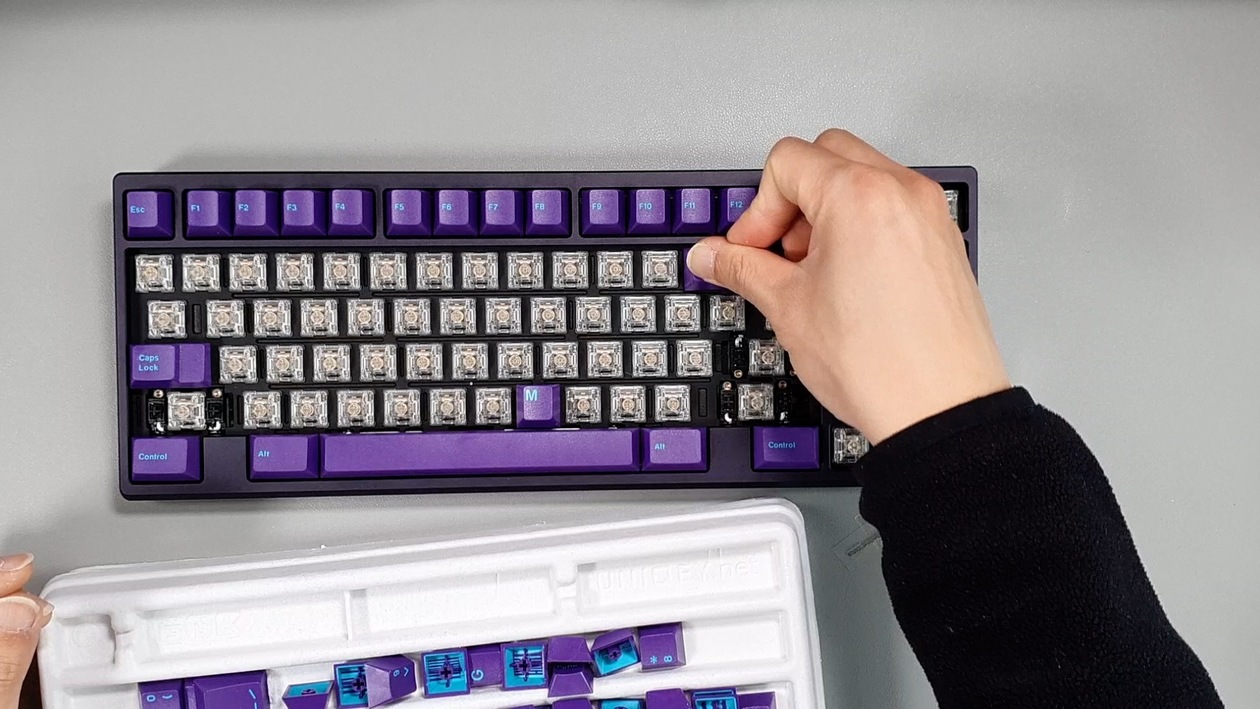

마무리로 키캡을 장착하고 스위치가 정상적으로 동작하는지 확인 후 빌드를 마무리 합니다.
