오늘 작업한 제품은 로지텍 게이밍 마우스 g703 입니다. 마우스 휠 튕김 현상이 발생해서 수리를 위해 입고되었습니다. 로지텍 g403과 같은 외형을 가진 제품은데 휠 튕김 이슈가 자주 발생하는 제품입니다. 그러면 어떤 작업을 했는지 같이 볼게요.





로지텍 g703 마우스휠 수리





작업내용

- 마우스 휠 엔코더 교체







1. 분해

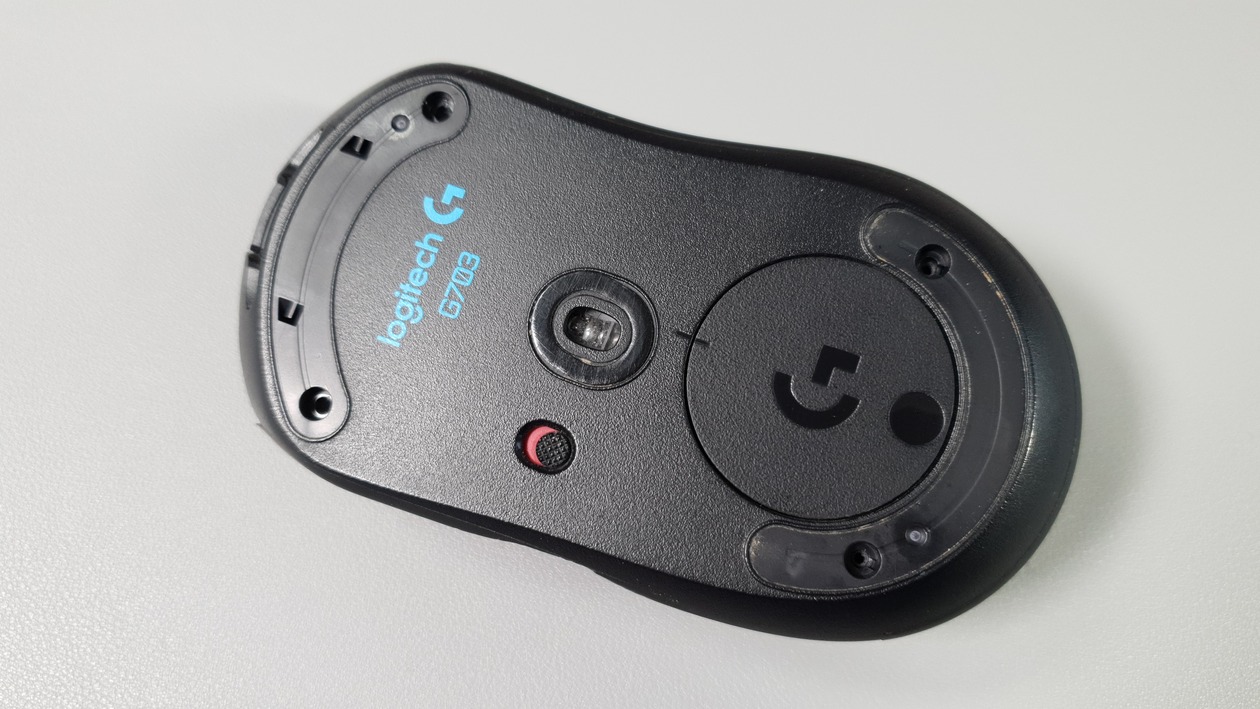

g403과 동일한 외형을 가진 로지텍 g703입니다. 분해 방법은 마우스 피트를 제거 후 나사를 풀면 하우징이 분해가 됩니다.



그리고 상판에는 클릭버튼들이 있고 하판에는 기판과 배터리 그리고 휠이 있습니다. 휠을 교체하기 위해 하판 부품을 분해합니다.





2. 엔코더 교체 및 마무리

기존에 장착된 엔코더는 Kahil 9mm높이의 제품입니다. 디솔더링을 하고 동일 회사의 새 부품으로 납땜을 하고 기판 세척을 합니다.



조립을 진행하면서 버튼들이 정상적으로 동작하는지 테스트 후 이상이 없으면 조립을 마무리 합니다.
