키보드 분해 윤활 커스텀) 레이저 블랙위도우 v3 pro 풀윤활





오늘 작업한 제품은 레이저 블랙위도우 v3 pro 입니다. 유무선 지원하는 게이밍 키보드인데, 풀윤활 의뢰로 입고되었습니다. 그러면 어떤 과정으로 작업했는지 같이볼게요.





레이저 블랙위도우 v3 pro 풀윤활





작업내용

- 스위치 윤활

- 스테빌 윤활

- 스위치 디솔더링

- 스위치 솔더링





1. 분해

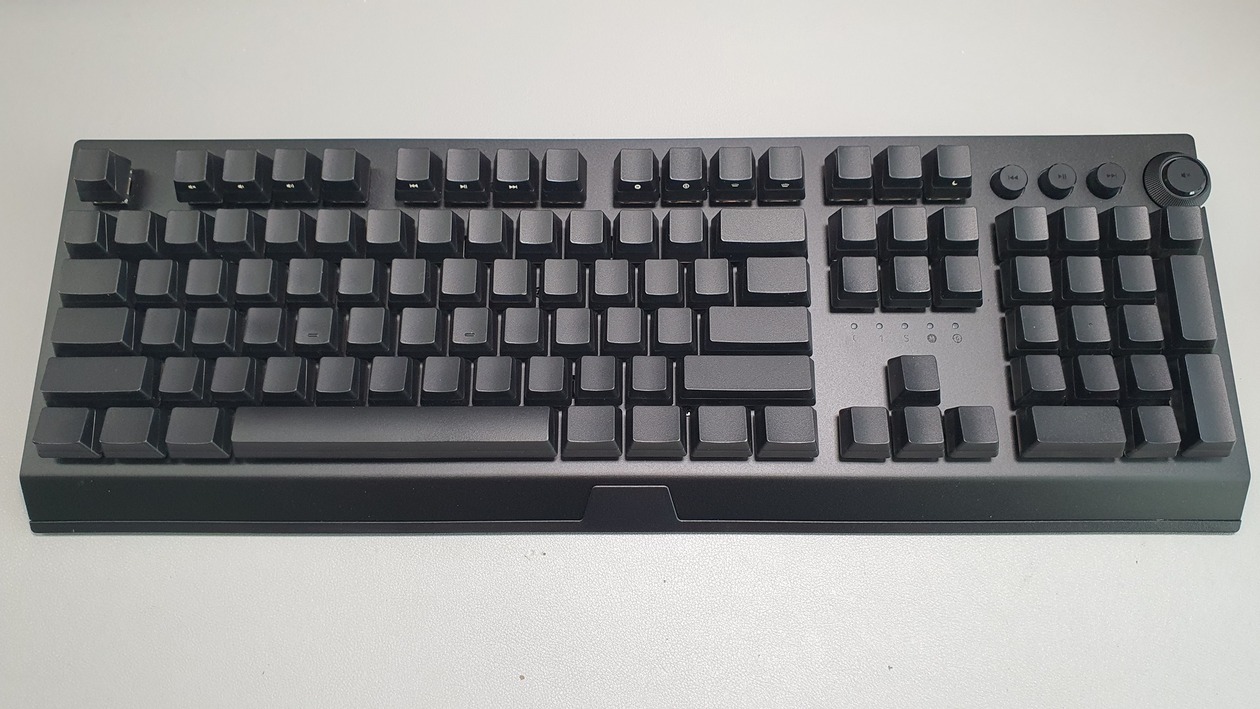

풀배열의 유무선 레이저 블랙위도우 v3 pro입니다. 리니어 스위치인 황축이 장착되어있습니다. 스위치 윤활 및 교체를 위해 기존의 스위치는 디솔더링합니다.





2. 윤활

순정 스테빌의 철심수평을 작업합니다. 그리고 구리스로 윤활하고 조립합니다.



윤활에 사용된 스위치는 TTC Matrix입니다. 45g 리니어 타입과 53g 택타일 타입 2가지를 이용했습니다.



두 제품 모두 205+105로 슬라이더 윤활, 105로 스프링 윤활하고 조립합니다.





3. 조립 및 마무리

보강판에 스테빌과 스위치를 장착하고 납땜합니다. 밀착땜을 해서 스위치의 위치가 틀어지지 않도록 작업합니다.



마지막으로 키캡을 장착하면서 유무선 기능과 스위치가 정상적으로 동작하는지 확인하고 빌드를 마무리합니다.
