오늘 작업한 제품은 커세어 k70 rgb mk.2 se 입니다. 스테빌라이저 다리가 하나 부러지고 풀윤활 의뢰를 해서 입고된 제품입니다. 그러면 어떤 과정으로 작업했는지 같이볼게요.
커세어 k70 RGB MK.2 SE 체리은축 풀윤활
작업내용
- 스위치 윤활
- 스테빌 윤활
1. 분해 및 디솔더링

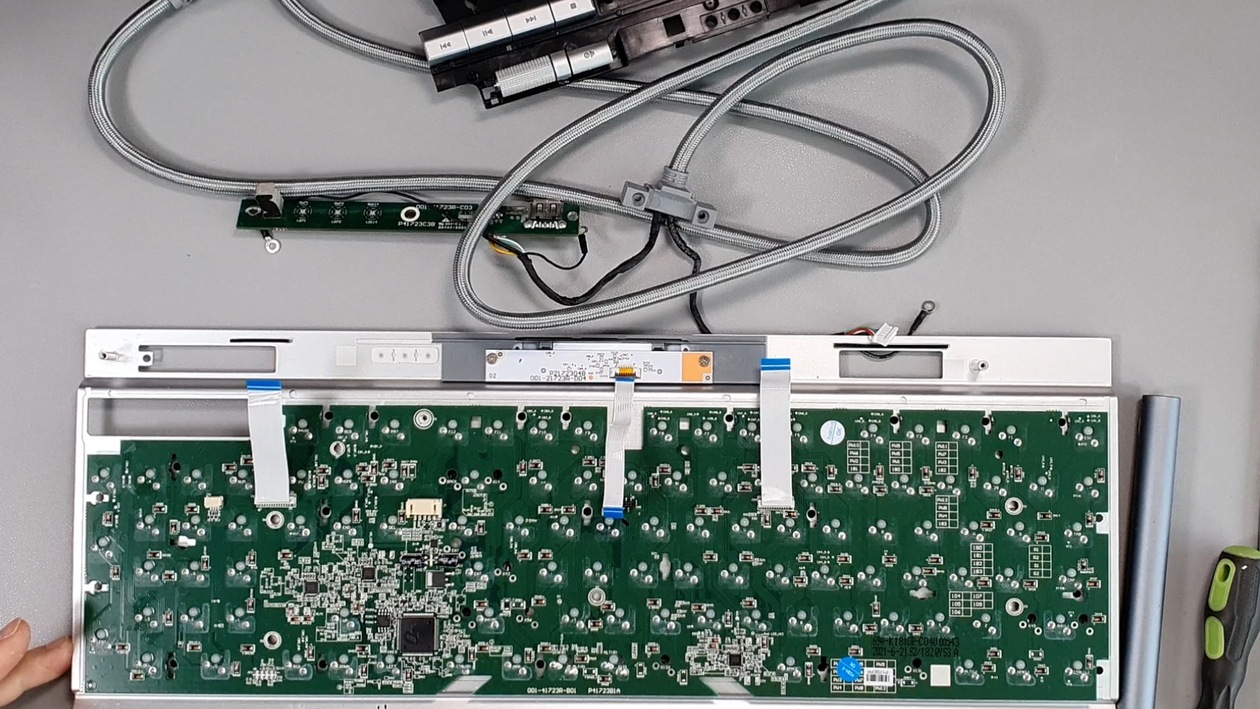

커세어 키보드는 키캡을 제거 후 상판에 나사를 풀면 분해가 되는 비키타입의 키보드입니다. 하우징 분해 후 내부에 부품들이 기판을 가리고 있어서 분해를 합니다.

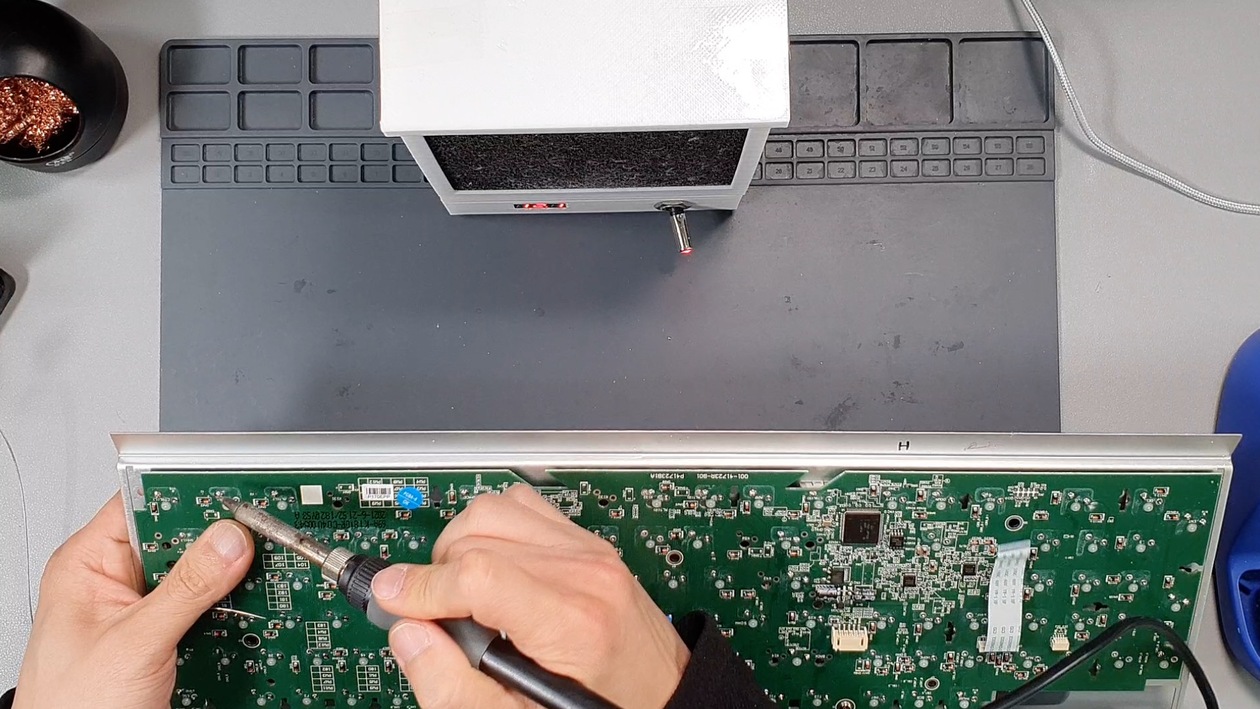

케이블이 손상되지 않도록 스위치를 디솔더링 합니다.
2. 윤활작업
윤활에 사용된 스위치는 체리 스피드축 또는 실버축으로 불리는 제품입니다. 스트로크가 짧아서 게이밍용으로 많이 사용됩니다.

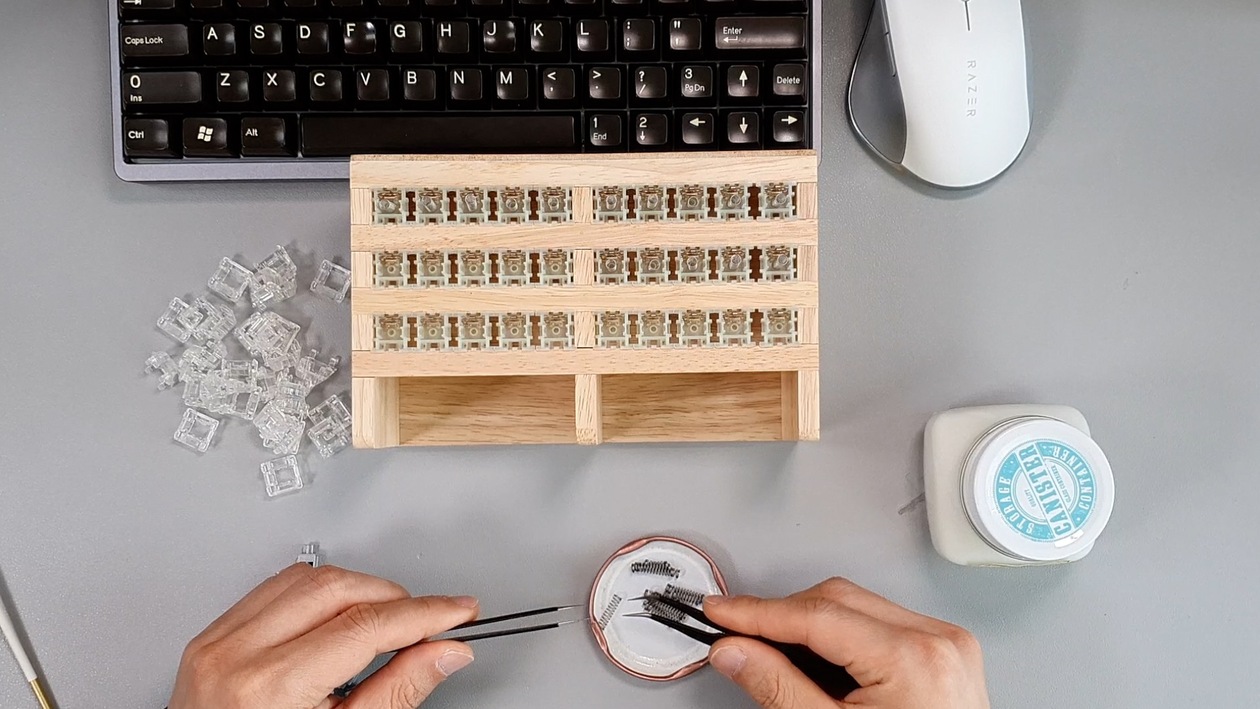

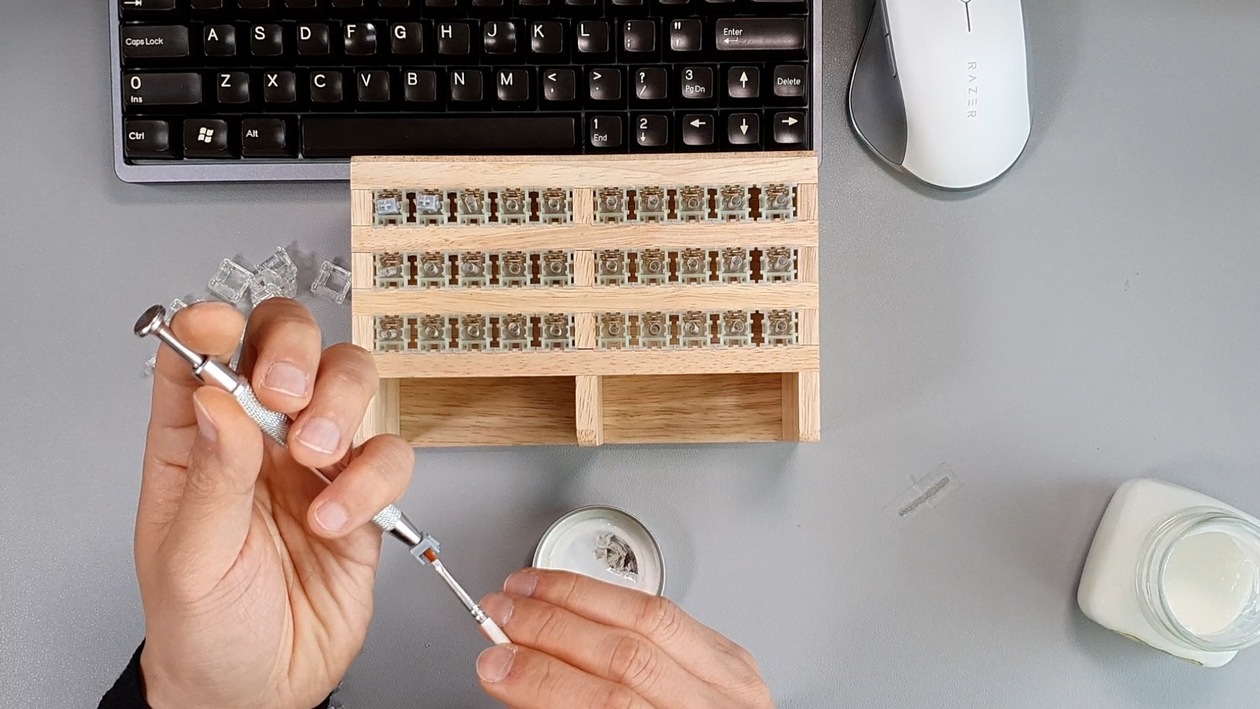

스위치 분해 후 스프링은 105로 슬라이더는 205+105를 이용해서 윤활 합니다.

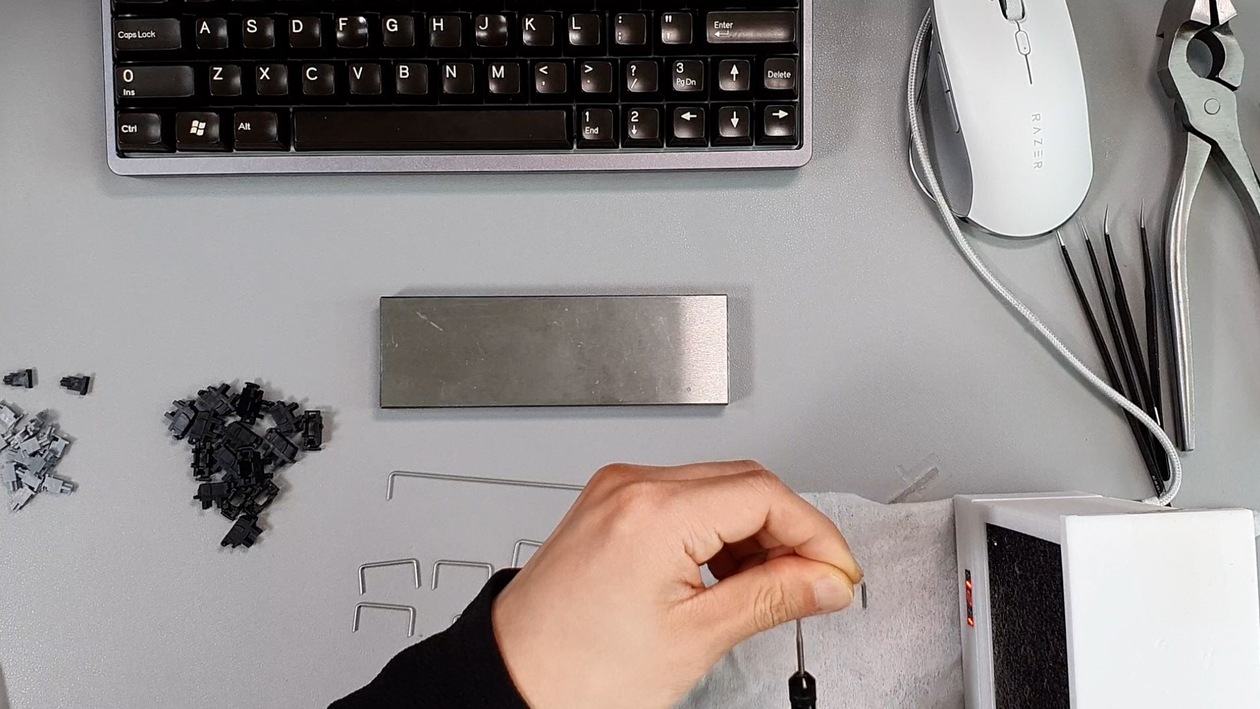

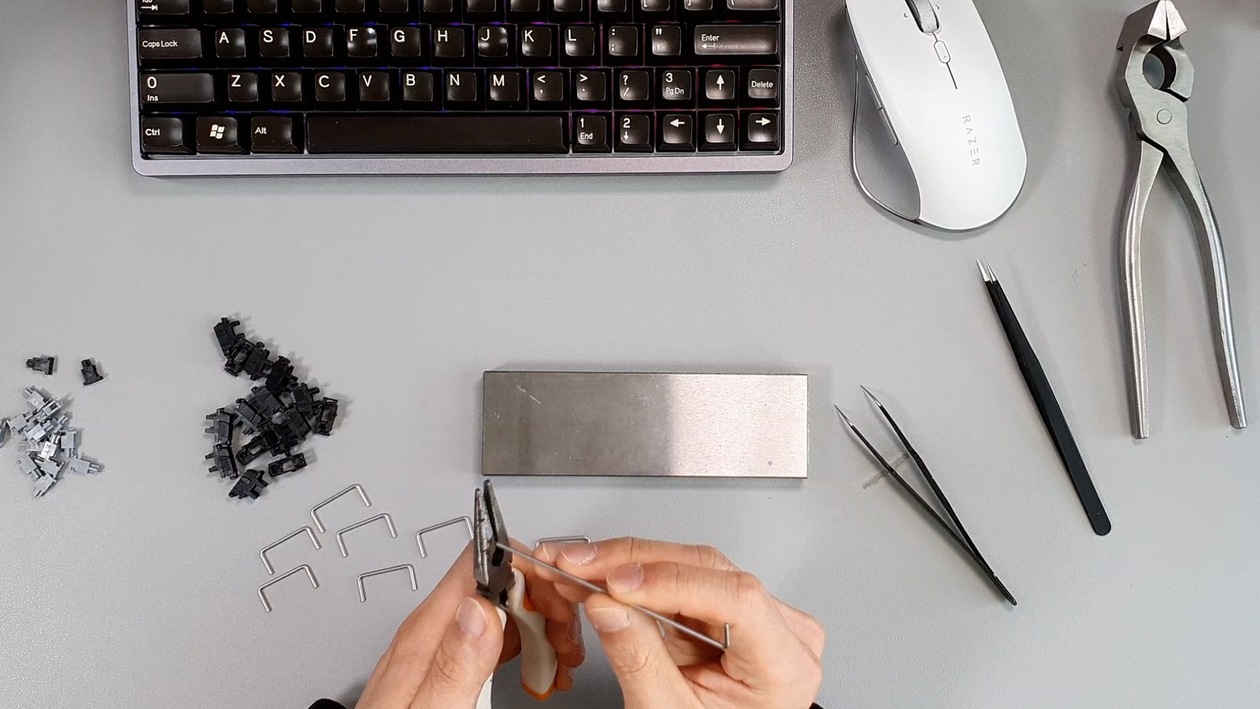

그리고 스테빌라이저 철심의 끝부분을 다듬고 수평을잡은 후 퍼마텍스로 윤활 합니다.
3. 솔더링 및 조립
윤활된 스위치와 스테빌을 보강판에 장착 후 납땜을 합니다. 스위치가 기판에 밀착되도록 밀착땜을 합니다.

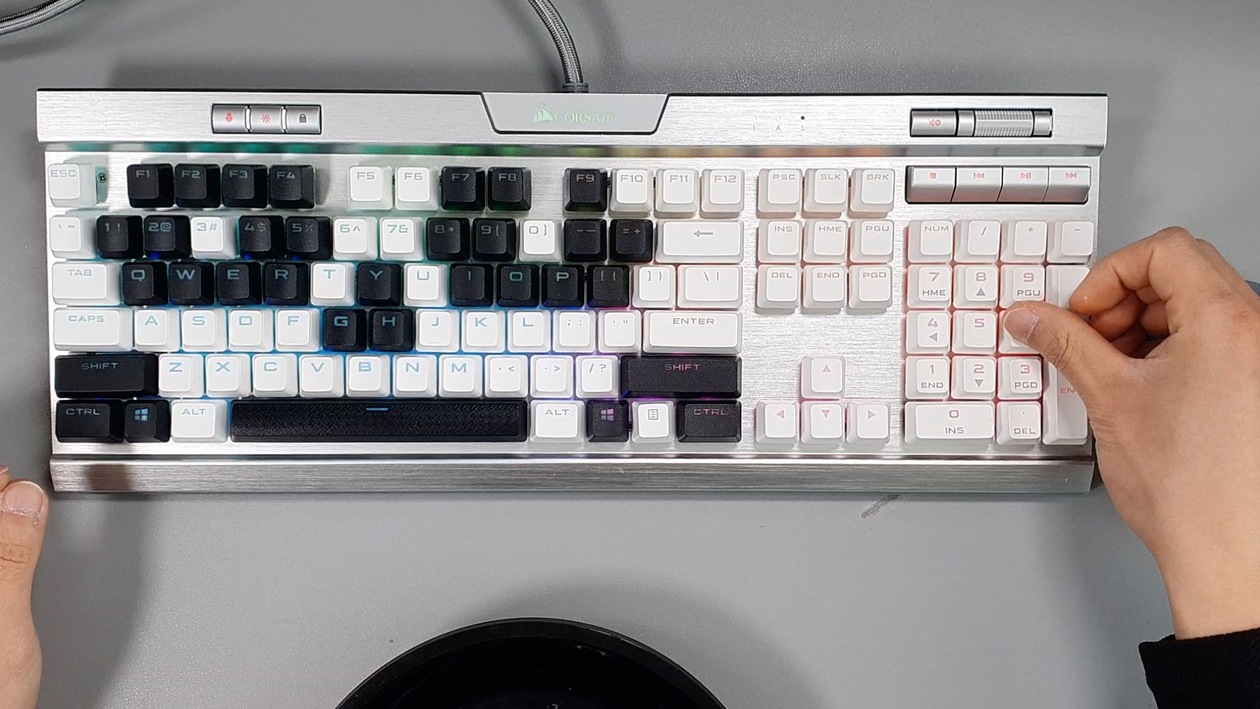

납땜이 끝나고 하우징을 조립합니다. 그리고 키캡을 장착하면서 스위치가 정상적으로 동작하는지 테스트를 하고 이상이 없으면 빌드를 마무리 합니다.
