키보드 윤활 조립 솔더링 60배열 기판+보강판+스위치 조립





오늘 작업한 제품은 60배열 키보드 기판과 보강판 스테빌 스위치 윤활 및 조립 입니다. 포커배열 키보드라서 기보강만 케이스에 장착되면 조립 완성되는 키보드라서, 오늘 작업은 윤활 및 솔더링만 진행했습니다.



60배열 키보드 조립





1. 기판+보강판+스위치+스테빌 조립

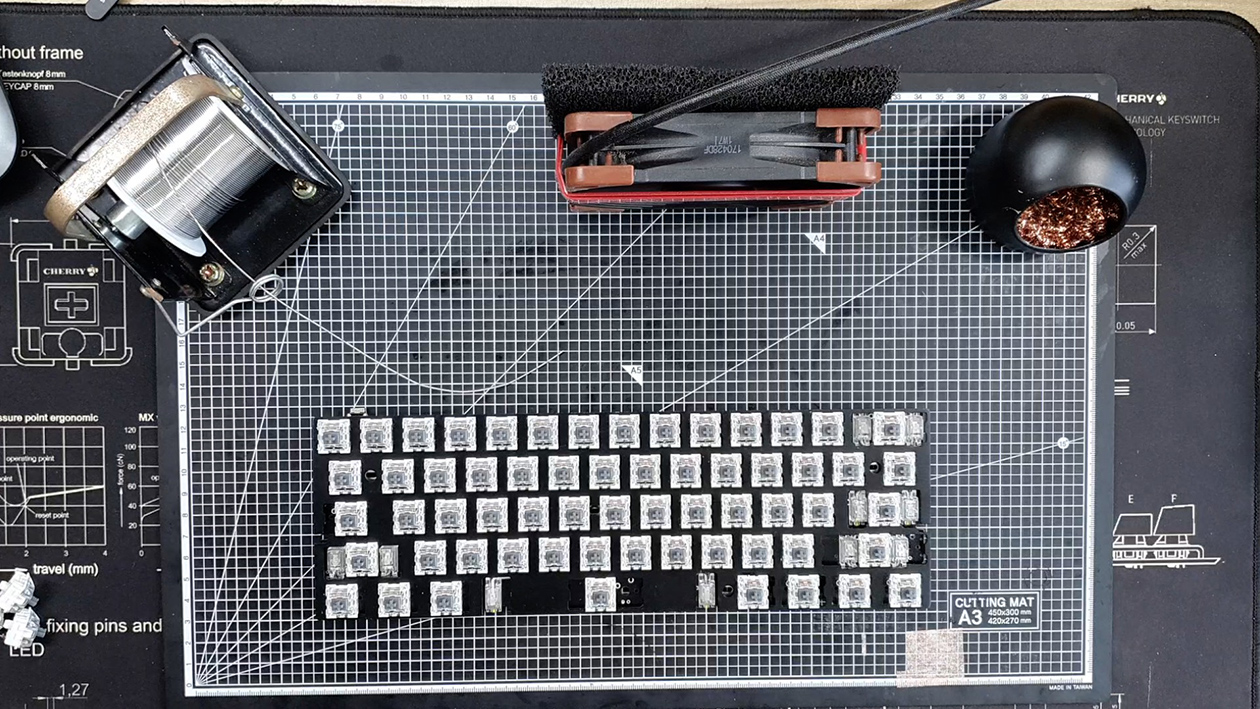

보강판을 조립하기전에 스테빌라이저 철심수평 잡고 윤활을 하고 미리 기판에 체결 후 보강판을 올립니다.



스위치는 카일 다크그레이축이 사용되었습니다. 체리 은축처럼 스트로크 길이가 짧은 스피드축입니다.



보강판은 알루미늄 재질의 보강판 입니다. 60배열 키보드는 장점이 같은 배열 케이스와 다 호환이 된다는 것입니다.





2. 솔더링

납땜 연기 흡입 하는 팬은 녹투아팬을 이용해 DIY한 흡연기입니다.

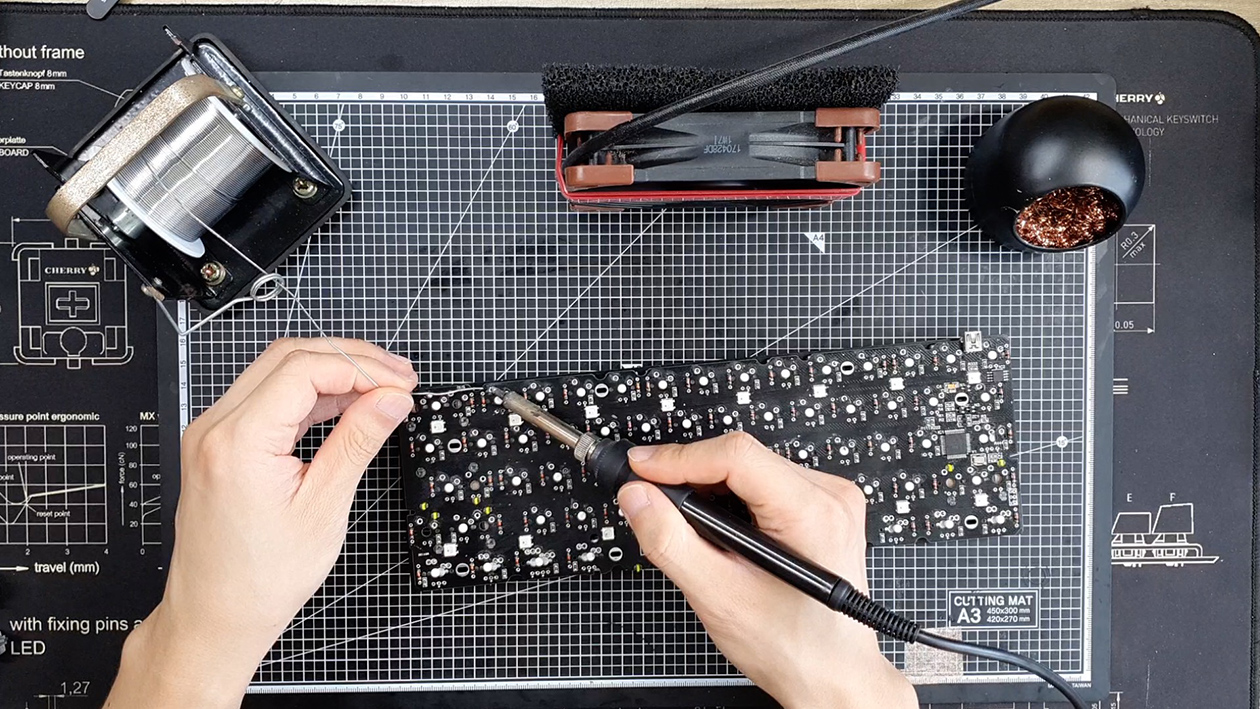

솔더링 할때 다리 한쪽만 먼저 진행하고 다시 녹여서 스위치 위치를 잡아주는 작업을 합니다. 기판에 밀착이 안되어있는 스위치가 있을수도 있기 때문입니다.



솔더링 작업이 완료 되면 기판 세척을 하고 조립을 마무리 합니다.
